產生邊線結果的圖表
您可以針對模型的所選邊線產生所需結果的 2D 圖表。圖表會顯示沿著所選邊線 (X 軸) 的結果 (Y 軸) 對應於參數距離的情形。您必須選擇一個邊線才能使用此選項。
若要產生邊線結果的圖表：
在圖表區中顯示所要的結果繪圖。
在 Simulation study tree 中，用右鍵按一下繪圖圖示，並選取探查
。
探查結果 PropertyManager 開啟。
於選項之下，選擇在所選圖元。
在結果之下：

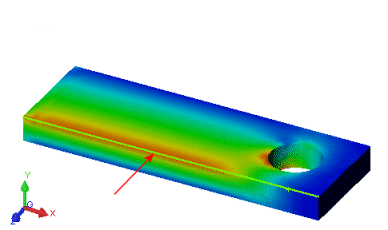

在圖表區中，按一下您要據以繪製所示結果的邊線。
按一下更新。
顯示的結果便會列出所有與所選邊線相關的節點。

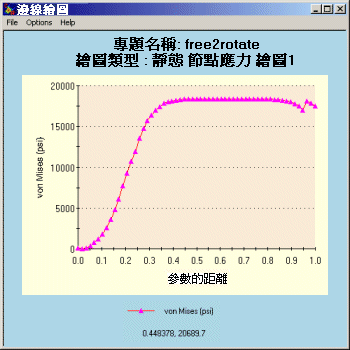

若要反轉參數變數，選擇反轉邊線繪圖。
在報告選項之下，按一下繪圖。

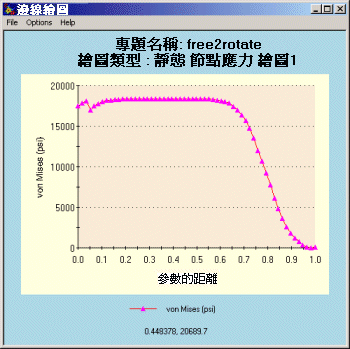

邊線繪圖視窗開啟，其中顯示所示結果的值 (圖表的 Y 軸) 對應於正規化為 1 的所選邊線 (X 軸) 上的參數距離。
按一下
關閉圖表視窗。
按一下
。
