虛擬夾具
您可以在設計的初步階段，產生虛擬夾具來定位路線。虛擬夾具是有下列特性的零件：
一或兩個路徑點。當有一個路徑點時，路線被限制要穿過該點而不考慮方向。當有兩個路徑點時，路線會以一直線穿過兩個點之間，所以方向受到限制。
一個軸代表路線穿過虛擬夾具的路徑。軸定義您先前放置在組合件中夾具的路線中心線，所以您可以在使用自動產生路線時選擇它們。如果您將軸命名為夾具軸，您可以用它來將虛擬夾具與組合件中的邊線或軸對正。
當您將虛擬夾具加入至組合件中時，放置零件的結合參考。（選擇性使用）加入如伸長特徵的實體幾何來提供定義結合參考的面及邊線。 然後隱藏實體，所以當您將虛擬夾具插入至路線組合件中時，實體不會顯示。
旋轉軸。（選擇性使用）加入來幫助旋轉夾具至想要的方位。
多重模型組態。（選擇性使用）您可以產生一個虛擬夾具的多個模型組態已定義不同的偏移距離，然後在您放置夾具時，手動選擇要使用的模型組態。如果您要虛擬夾具在纜線直徑變更時，自動調整大小，您可以加入過濾資料及重疊的模型組態（如同您為一般的纜線夾具所做的操作） 。
虛擬夾具不需要任何實體的幾何。您可以將虛擬夾具從零件表中排除。
要將虛擬夾具從零件表中排除：
按一下檔案、屬性。
在自訂的標籤中：
對於屬性名稱，請加入在零件表中忽略。
對於類型，請選擇是或否。
對於值 / 文字表達方式，輸入 是。
按一下確定。
當您產生零件表時，虛擬夾具不會出現於其中。
範例
有兩個虛擬夾具的範例（ cableconstraint.sldprt 及 virtualclipsingleconstraint.sldprt）位在 Design Library 中，其位置是在 <安裝目錄>\data\design library\routing\electrical 的資料夾內。

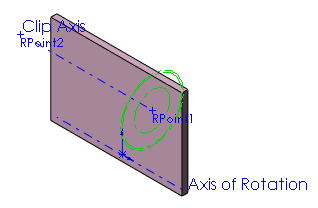

cableconstraint.sldprt 的一個模型組態顯示如下。伸長的一個邊線被用於結合參考的定義中，以幫助定位組合件中的零件。旋轉軸及夾具軸可以被用來旋轉或對正虛擬夾具。虛擬夾具包含重疊的模型組態及過濾資料，所以當纜線直徑變更時，會自動調整大小以提供不同的偏移距離。
