註記概要

註記包括為工程圖加入資訊的文字及符號。許多註記有箭頭、導線、及文字。

在每種類型的 SolidWorks 文件中，註記之行為方式與尺寸相似。您可以在零件或組合件文件中加入註記，然後使用註記視角或模型項次 Items PropertyManager 來將其插入至工程圖中，或您可以在工程圖中產生註記。

使用 Design Library 來檢視所儲存註記的預覽。您可以在 Design Library 中拖曳及置放註記，或在註記上按右鍵並選擇新增入資料庫。在 Design Library 中支援 DXF/DWG 檔案，但僅提供對 DWG 檔案的預覽。

關於註記於文件階層的選項（例如字型），請參考文件屬性 - 註記及相關的頁面。

您可以從插入功能表或從註記工具列中選擇註記工具。

可使用對正工具來對正註記。

您可以用右鍵按一下註記箭頭來存取樣式清單，以更改註記箭頭的樣式。

您可以在系統選項 - 色彩中變更註記及尺寸的色彩。

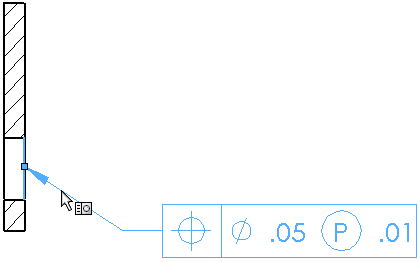

當您選擇一個註記時，註記所附加至的幾何會被強調顯示。您可以按一下註記的任何部分（包括導線、文字、尺寸界線、尺寸線、一箭頭）來選擇註記。

對某些註記，您可以保持對話方塊或 PropertyManager 開啟，以產生多個註記。

您可以隱藏註記，然後再將其顯示。關於工程圖，請參考隱藏/顯示註記。對零件及組合件，按一下檢視、所有註記來切換顯示。
