裝飾螺紋線
裝飾螺紋線描述某一特定鑽孔的特性，所以您不需要將實際的螺紋加入至模型中。裝飾螺紋線代表的是在填料上螺紋線的次要（內）直徑或鑽孔上螺紋線的主要（外）直徑，且可以包括工程圖中的孔標註。
裝飾螺紋線的屬性包括：
您可以在零件、組合件或工程圖上顯示螺紋線，還可以在工程圖中加上螺紋標註註解。您也可以為圓錐孔加入裝飾螺紋線。如果圓錐螺紋線不在平面上結束，則會被曲面修剪。
裝飾螺紋線與其他註記的不同之處在於：裝飾螺紋線是其所附著項次的內含特徵。例如，在 FeatureManager(特徵管理員)中，鑽孔上的裝飾螺紋線和用來產生鑽孔的草圖均位於鑽孔特徵的裝飾螺紋1
之下。
當游標位於裝飾螺紋線上時形狀變為
。

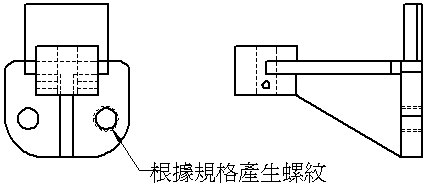

在零件文件中的裝飾螺紋線會自動插入至工程視圖中。如果工程圖文件是使用 ANSI 的標準，則螺紋標註也會被插入。（您可以在裝飾螺文件 PropertyManager 中插入螺紋標註，但螺紋標註僅會出現在工程圖文件中）。在 ISO 及 JIS 或其他標準中不使用裝飾螺紋線標註，但您可以使用快顯功能表中的插入標註來顯示裝飾螺紋線（請參考下一段）。要插入從 組合件文件而來的裝飾螺紋線到工程圖中，按一下插入、模型項次，然後按一下裝飾螺紋線
。
在工程圖中，插入標註出現在快顯功能表中。如果在零件或組合件中定義了裝飾螺紋線標註但卻未在工程圖中顯示，您可以選擇此功能表項次來顯示標註。在預設情況下，導線附著於螺紋線。標註是一種註解。
如果您在工程視圖中工作時加入了裝飾螺紋線，零件或組合件會更新以包括裝飾螺紋線特徵。
您可以在工程圖中標註圓形裝飾螺紋線尺寸及側面的直線尺寸。您不能在零件或組合件文件中標註裝飾螺紋線的尺寸。
裝飾螺紋線的顯示狀態是根據其父特徵的顯示狀態。當您變更顯示模式、將特徵加入顯示隱藏的邊線清單或隱藏零組件時，裝飾螺紋線的顯示狀態將自動更改。
您可以設定高品質裝飾螺紋線來檢查所有的裝飾螺紋線以決定其應被顯示或隱藏。
您可以參考複製排列的裝飾螺紋線。
-
對於直螺絲攻及斜形螺絲攻鑽孔，您可以在異形孔精靈中加入裝飾螺紋線。
注意：對在異形孔精靈中產生有裝飾螺紋線的螺絲攻，孔的直徑是螺孔鑽的直徑。對沒有裝飾螺紋線的螺絲攻，孔的直徑是螺紋的外直徑。
對於裝飾螺紋線的塗彩顯示，按一下選項
。在文件屬性標籤中，選擇 尺寸細目。在顯示濾器之下，選擇標準裝飾螺紋線。
插入裝飾螺紋線︰
在一個圓柱形特徵上（填料、除料或鑽孔），選擇螺紋開始的圓形邊線。如果特徵是圓錐形孔，請選擇主要直徑。如果特徵是圓錐填料，請選擇次要直徑。
您也可以在按一下工具之後選擇特徵。
按一下註記工具列上的裝飾螺紋線
，或按一下插入、註記、裝飾螺紋線。
在裝飾螺紋線 PropertyManager中設定屬性。.
按一下確定
。
編輯裝飾螺紋線︰
在零件或組合件文件中，用右鍵按一下裝飾螺紋線特徵，然後按一下編輯特徵
。
在裝飾螺紋線 PropertyManager 中作必要的變更，然後按一下確定。
在啟用中的工程圖文件中指定裝飾螺紋線的線條樣式及粗細：
按一下選項。在文件屬性標籤中選擇線條型式。
在邊線類型的部分，選擇裝飾螺紋線。
-
從清單中選擇樣式及寬度。
預覽方塊會顯示結果。
