加入基準定標及相關的符號到模型的面或邊線上。
定標符號。選擇定標符號的樣式：
定標符號。
區域尺寸於外的定標符號。產生至圖塊的導線。
無定標符號
定標區域。選擇定標區域的顯示：
X 定標區域 （點）
圓形定標區域。套用剖面線至圓形定標區域。
矩形定標區域。套用剖面線至矩形定標區域。
不顯示定標區域
定標區域尺寸 。指定寬度及高度（矩形）或直徑（X 及圓形）。

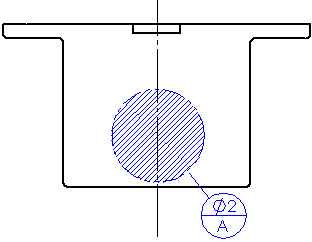

在第一區域 (2) 的值控制目標區域圓的直徑。

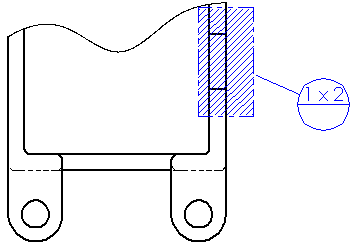

在第一區域 (1) 的值控制矩形的寬度。在第二區域 (2) 的值控制高度。
基準參考 。可最多設定三個參考（零件號球）。基準參考出現在零件號球的下半部。

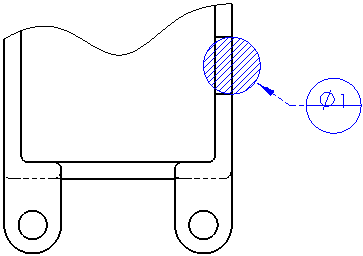

選擇一個導線樣式來控制彎折、導線型式、及箭頭樣式：
彎折，實線導線
彎折，虛線導線
直，實線導線
直，虛線導線
選擇一個箭頭樣式。
在有命名圖層的工程圖中，選擇一個圖層。
