堆疊式零件號球 PropertyManager

當您插入一個堆疊式零件號球到工程圖或組合件文件，或當您選擇一個現有的堆疊式零件號球時，堆疊式零件號球 PropertyManager 開啟。屬性套用至所選的零件號球。

樣式

零件號球設定

樣式。為零件號球的形狀及邊界從清單中選擇一個樣式。

如果您選擇剖半圓形，則可以使用下方文字方塊以讓您為零件號球的下半部輸入資料。藉由使用剖半圓形樣式，零組件的項次編號及數量會顯示在零件號球中。您可以變更資料為文字、自訂屬性、及零組件參考。

大小 。從清單中選擇一個大小（特定的字元數），緊靠密合（自動調整配合文字），或使用者定義（當您於下方設定零件號球的大小時）。

零件號球文字。選擇零件號球的文字類型。

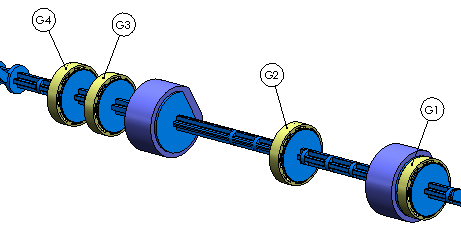

下方文字。如果您選擇剖半圓形樣式，此方塊出現讓您指定下半部分的文字。您在零件號球文字的部分有同樣的選項。

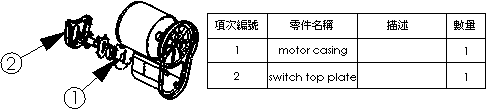

零件號球文字來源。指定零件號球編號的來源處：

• 組合件結構。根據 FeatureManager(特徵管理員)中零組件的順序來使用編號。

• 零件表 <n>。使用顯示在所選零件表中的順序。

每行零件號球數。設定在開始下一行之前，每一行的堆疊零件號球數。

每行兩個零件號球的範例：

向右堆疊 、向左堆疊 、向下堆疊 、向上堆疊 。按一下相對於導線的堆疊方向。

數量

如果組合件中有多個零組件副本時，讓您在工程圖中於零件號球外設定數量。數量會參數式的更新。

放置。顯示數量於零件號球的左 、右 、上 、或下 。

標誌。讓您設定數量的標示。使用者定義讓您輸入一個自訂的標示。

數量值。顯示出現在零件號球中的數量（唯讀）。

取代值。讓您取代零件號球的數量。例如，您可以在僅顯示兩個零組件的工程視圖中插入一個零件號球，但組合件零組件的總數是 5。在一個視圖中，零件號球可以顯示 "2"，在另一個視圖中，可以顯示為 "3"。

圖層

在有命名圖層的工程圖中，選擇一個圖層。

詳細屬性

對於現有的堆疊式零件號球，按一下屬性詳細資料來開啟註解 PropertyManager，您可以其中設定如導線及箭頭等的項目。
