鑽孔表格
您可以使用鑽孔表格來自動產生表格型式的鑽孔資訊。您可以產生模型資訊的欄位，例如鑽孔大小及位置。
在工程圖文件中的鑽孔表格從指定的原點基準測量所選鑽孔的位置。軟體使用相對應於表格中列的標籤來標示每個鑽孔。
矩形及溝槽等非圓形孔亦會被辨識為鑽孔。表格會以圖元的幾何中心列出圖元的 X 及 Y 的座標，但您必須輸入大小。

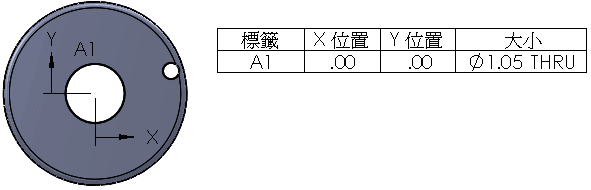

與其他面相交的鑽孔並未包括在鑽孔表格中， 因為幾何受到另一個特徵的阻擾，使其為不完整的鑽孔。例如：
除了所有表格的功能外，外文件屬性 - 鑽孔表格及鑽孔表格 PropertyManager 中您可以指定：
標籤為字母或數字的
合併有相同標籤的儲存格
合併有相同尺寸鑽孔的儲存格
鑽孔位置的精度
顯示雙重單位尺寸。
設定使用中文件的鑽孔表格的選項：
按一下工具 > 選項 > 文件屬性 > 表格 > 鑽孔。
設定選項，然後按一下確定。
產生鑽孔表格︰
按一下鑽孔表格
（表格工具列），或按一下插入、表格、鑽孔表格。
在 PropertyManager 中設定選項。
在圖面中選擇一個頂點來指定原點。
您可以選擇 X 軸及 Y 軸來為基準定義一個頂點。您也可以在放置表格之後拖曳原點基準到所要的位置。
|
|
|
|
選擇了頂點為原點 |
選擇了邊線為 X 及 Y 軸 |
選擇鑽孔邊緣，或選擇模型面來包括面邊界內的所有除料迴圈。
如果工程視圖以線架構
或顯示隱藏線
顯示，您可以從相反的面選擇非貫穿的鑽孔來將其包括在鑽孔表格中。這些孔會標示為遠端。
要在表格中包括其他的工程視圖，按一下 PropertyManager 中的下一個視圖，然後重複步驟 3 及 4。
按一下
。
-
如果您沒有選擇附著至錨點，在圖面中按一下來放置表格。
表格被放置在工程圖中，並在鑽孔附近加有註解。

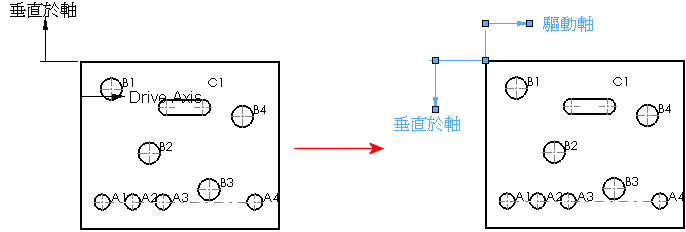

編輯原點基準：
在圖面中選擇一個軸，然後按一下鑽孔表格軸PropertyManager 中的編輯基準定義。
- 或 -
在 FeatureManager(特徵管理員)中的鑽孔表格上按右鍵，然後選擇編輯特徵。
在圖面中選擇一頂點或 X 與 Y 軸。
按一下 。
X 位置及 Y 位置欄會相應地更新。
拖曳座標標示來重新調整大小及重新定位。
要變更鑽孔的公差或定位精度：
您也可以變更整個表格的位置精度。
在現有的鑽孔表格中，在 X 位置、Y 位置、或大小的欄位選擇一個儲存格，然後變更值。
根據欄表頭的不同，PropertyManager 的內容會有所不同。大小的欄位包含來自模型的資訊。
在表格中顯示雙重單位尺寸︰
用右鍵按一下鑽孔表格，然後按一下顯示雙重單位尺寸。
當雙重單位尺寸顯示時，您可以顯示尺寸的單位。用右鍵按一下鑽孔表格，然後按一下顯示雙重單位尺寸的單位。
加入鑽孔到表格中：
在 FeatureManager(特徵管理員)中的鑽孔表格上按右鍵，然後選擇編輯特徵。
在邊線/面中按一下，然後在圖面中選擇鑽孔。
您可能需要按一下重新計算
（標準工具列），或按一下編輯、重新計算來更新表格。
編輯表頭文字︰
連按兩下表頭儲存格中的文字。
編輯在儲存格中的文字。
格式化鑽孔標籤：
選擇一個標籤。
在註解 PropertyManager 中設定選項。
按一下確定 。
重新編號所有鑽孔標籤：
在圖面中或 FeatureManager(特徵管理員)中的鑽孔表格上按右鍵，然後選擇重新編號所有標籤。
重新編號一系列的鑽孔標籤：
在鑽孔表格中，用右鍵按一下系列中的任何列，然後按一下重新編號連續鑽孔。
|
|
|
|

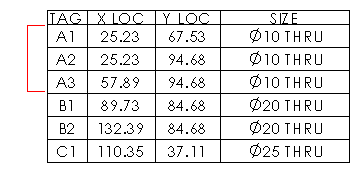

重新編號系列前 |

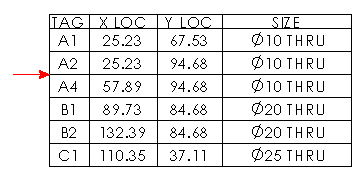

重新編號系列後 |
要在模型中強調顯示對應於鑽孔表格上儲存格的鑽孔：
用右鍵按一下儲存格，然後按一下跳至標籤。
分類在鑽孔表格中的欄位：
在欄位中按右鍵，然後選擇排序、遞增 或遞減。
