註解
使用註解來把文字及標示加入至工程圖中。
在文件中的註解可以是自由浮動或固定的，註解可帶有一條指向項次（面、邊線或頂點）的導線。註解可以包含簡單的文字、符號、參數文字及超連結。導線可以是直的、彎折的、或多折的。
關於註解的一些注意事項：
要為目前的文件設定註解選項，按一下工具 > 選項 > 文件屬性 > 註記 > 註解。
您可以在註解中插入超連結。
您可以連結註解至文件、自訂、或模型組態指定的屬性。
您可以將零件號球加入註解中。
您可以在註解中插入註記。當您插入註記到註解中時，您可以在註解 PropertyManager 中產生新的註記，或選擇工程圖中現有的註記。
您可以套用邊框整個或至部分的註解。
當您編輯包含變數的註解時，您可以顯示變數的名稱或顯示變數的內容。按一下檢視、註記連結變數來檢視變數的名稱。

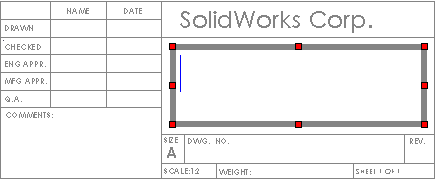

您可以調整環繞註解的邊界方塊大小，方法是先輸入註解，然後再調整邊界方塊的大小，或反向操作。當您在標題圖塊中要將註解文字置於一邊界形狀中時，邊界方塊是相當有用的。
-
當您拖曳現有的文字來將其與其他的文字對齊時，根據您選擇註解的位置，游標變更為靠左、置中、或靠右對齊。例如，如果您選擇註解的最左邊，游標變為靠左對齊。
您可以在註解開始處按一下 Tab 來使註解內凹。不過，無法在註解的中間使用這種方式。
在包含鈑金零件的平坦型式的工程視圖中，會顯示彎折註解。
空白的註解在螢幕上的顯示是：
，其在預覽列印及列印的文件上不會出現。
-
您可以將註解 A 拖曳到註解 B，來自註解 A 的文字會附加到註解 B 上。註解 B 的格式會維持。在此範例中，註解 A 被放置在註解 B 上。
產生註解：
按一下註記工具列上的註解  ，或按一下插入、註記、註解。 在註解 PropertyManager 中設定選項。 |
|

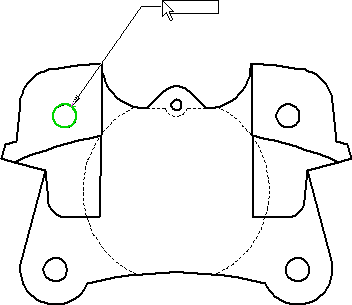

如果註解有一導線，按一下來放置導線的附著點。 再按一下來放置註解，或按一下並拖曳邊界方塊。
|
|
產生邊界方塊︰
- 或 -
|
|
輸入文字。按下 Enter 來在目前的註解下方加入新的一行。
|
|
使用格式設定工具列來設定選項。
在圖面中註解外按一下來完成註解。
在註解 PropertyManager 仍開啟時，重複上述的步驟來產生所需數量的註解。
對於註解的每個副本，您可以更改文字、屬性、及格式。
要加入多折導線，在拖曳註解放置其之前，按 Ctrl。註解停止移動且第二個導線出現。仍按住 Ctrl 的同時，按一下來放置導線。根據需要按多下以放置其他的導線。放開 Ctrl 並按一下以放置註解。
要變更項目符號或編號清單的階梯式內凹，在編輯模式中時於註解上按右鍵然後選擇項目符號及編號。
按一下確定
。
在註解中產生編號式的清單：
按一下註記工具列上的註解 ，或按一下插入、註記、註解。
在圖面中按一下以放置註解。
按一下格式設定快顯工具列上的編號
。
輸入第一行的文字，然後按 Enter。
清單會依順序繼續。
自動產生清單而不用按一下格式設定工具列上的編號 ：
按一下註記工具列上的註解 ，或按一下插入、註記、註解。
在圖面中按一下以放置註解。
輸入清單的起始編號或字元（例如，1, a, A, i, I）。
輸入一個句點，然後一個空格。
輸入第一行的文字，然後按 Enter。
清單會依順序繼續。
變更編號式的清單為項目符號式的清單：
選擇在編號式清單中的所有項目。
按一下格式設定快顯工具列上的項目符號
。
產生堆疊的文字：
按一下註記工具列上的註解 ，或按一下插入、註記、註解。
在圖面中按一下以放置註解。
按一下格式設定快顯工具列上的堆疊
。
在堆疊註解對話方塊中設定選項，然後按一下確定。
按一下確定 。
從註解 PropertyManager 中插入註記至註解中：
產生或編輯一個現有的註解。
將游標放置在您要插入註記的位置。
在 PropertyManager 中的文字格式之下，按一下插入 幾何公差
、插入表面加工符號
，或插入 基準特徵
。
為所選的符號設定屬性，然後按一下確定。
按一下確定 。
要編輯註記，連按兩下註記並在 PropertyManager 或對話方塊中編輯它。

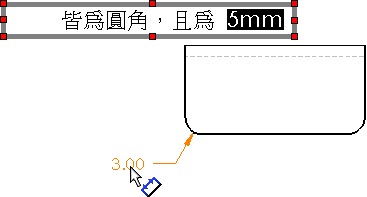

從工程圖中插入註記或尺寸至註解中：
產生或編輯一個現有的註解。 |
|
在圖面中選擇一個現有的註記或尺寸。
如果您選擇一個有符號或公差的尺寸，項目會被包括在註解中。 按一下確定 。
要編輯註記或尺寸，您必須在工程圖頁中編輯現有的註記或尺寸。如果註記或尺寸是從現有的註記或尺寸被插入，您不能在註解中編輯註記或尺寸。當您編輯現有的註記或尺寸時，在圖頁中註記及尺寸的所有副本都會被更新。
您可以使用檢視、隱藏/顯示註記來隱藏註記或尺寸。 |
|
套用邊框整個或至部分的註解：
產生或編輯一個現有的註解。
選擇您要套用邊框的部分註解。如果您要邊框環繞整個註解，請略過此步驟。
在 PropertyManager 中的邊框之下，設定選項。
按一下 。
編輯註解文字︰
連按兩下註解，然後就地編輯文字。
編輯註解屬性︰
執行下列操作之一︰
您可以加入多個的導線到現有的註解中，按住 Ctrl 並拖曳導線附加點。
將零件號球加至註解中︰
選擇一個要編輯的註解，或產生一個註解。
按一下零件號球來將其插入註解中。
選擇性的調整零件號球文字的字型大小。
相關主題
零件號球
