修訂版表格
您可以在工程圖中插入修訂版表格（圖塊）及相關的修訂板符號。您可以將修訂版表格與 the SolidWorks Workgroup PDM 產品連結。

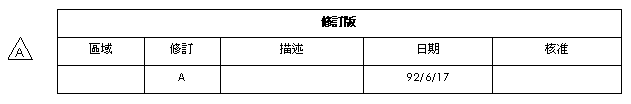

插入一個修訂版表格到工程圖中來追蹤記錄包括修訂版符號的文件修訂版。除了所有表格的功能外，您可以選擇：
修訂板符號會產生註解，其邊框由修訂版表格的屬性所連接。會使用目前修訂版的編號或字母。
最新的修訂版號同時出現在圖頁格式右下角的 REV 中。
在有多個圖頁的工程圖中，您可以設定選項來僅在第一個圖頁啟用一個修訂版表格，連結所有圖頁上的表格，或保持表格會互為獨立。
設定使用中文件的修訂版表格選項：
按一下工具 > 選項 > 文件屬性 > 表格 > 修訂版。
設定選項，然後按一下確定。
插入修訂版表格：
按一下表格工具列上的修訂版表格
，或按一下插入、表格、修訂版表格。
在修訂版表格 PropertyManager中設定屬性，然後按一下確定
。
您可以連按兩下儲存格並輸入文字來在空白的儲存格中插入文字。
加入修訂版至表格中（加入一列）：
在修訂版表格中按右鍵，然後選擇修訂版、加入修訂版。
一帶有目前日期的修訂版被加入至表格中。如果表格中已經有修訂版，新的修訂版出現在上一個修訂版的下方，並包括字母順序中的下一個字母。
-

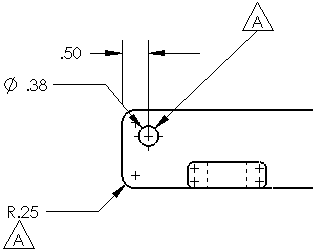

按一下來在工程圖上放置一或多個修訂版符號。要加入一條導線，將符號放置在頂點、邊線、或面上。
符號是註解註記。
加入多個修訂版符號：
在已有修訂版於表格的工程圖中，按一下註記工具列上的修訂版符號
，或按一下插入、註記、修訂版符號。
在您可以插入修訂版符號之前，工程圖中必須有一修訂版表格。
- 或 -
在所要的修訂版列的修訂版表格中按右鍵，然後選擇修訂版、加入符號。
在修訂版符號 PropertyManager 中設定屬性。此 PropertyManager 使用與註解 PropertyManager 同樣的慣例。
修訂版符號使用修訂版表格設定中對形狀及修訂版編號或字母的設定。
在圖面中按一下以放置符號。您可以將符號放置在任意處，當修訂版符號 PropertyManager 啟用時，您可以放置符號的多個副本。
當您插入使用自動導線
的修訂版符號時，您必須移動至圖元上以強調顯示圖元及附加導線。導線不會出現直到您移動到圖元上。這樣，導線及強調顯示的圖元不會阻礙模型視角或工程視圖。
有零件號球的範例。
按一下確定 。
編輯修訂版符號的樣式、大小、或文字格式：
選擇一現有的修訂版符號。
在註解 PropertyManager 中編輯符號。
連結至修訂版階層的註解
您可以連結註解（通常是在圖頁格式的左下角）至修訂版的字母使其同步一致。
同步化修訂版中的註解：
當工程圖中沒有修訂版表格時，在圖面中按右鍵並選擇編輯圖頁格。
按一下註記工具列上的註解
，或按一下插入、註記、註解。
在圖面中按一下以放置註解。
在 PropertyManager 中的文字格式之下，按一下連結至屬性
。
在對話方塊中，按一下檔案屬性。
在摘要資訊對話方塊中的自訂標籤上：
在屬性名稱中選擇修訂版。
在值 / 文字表達方式中按一下，然後按空格鍵。
按一下確定。
在連結到屬性對話方塊中的使用自訂屬性的來源下，從清單中選擇修訂版，然後按一下確定。
按一下確定 。
用右鍵按一下圖面，然後選擇編輯圖頁。
插入一個修訂版表格。
在修訂版表格中按右鍵，然後選擇修訂版、加入修訂版。
註解顯示最新的修訂版層級。
