FilletXpert
FilletXpert 可管理、組織與重新排序固定半徑的圓角，讓您可以專注於設計的意圖。請同時參考 Xperts 概要。FilletXpert 可以：
需要 SolidWorks 軟體管理基本特徵結構時，可以使用 FilletXpert。需要在特徵級保持控制時，則可使用手動圓角 PropertyManager。
PropertyManager 標籤
角落標籤可修改三條圓化邊線於一頂點交會處的圓化角落。在圓化角落的每個面必須精確地與三個圓角面相鄰。
如果所有三條圓化邊線都是凸起或凹陷，或有相同的半徑，則僅會有一個圓化角落類型存在。
當 PropertyManager 關閉時，透過 CTRL+拖曳一個圓化角落可將其複製到另一個相容的角落。
選擇圖元
加入或變更圓角時，選擇一條個別的邊線或圓角來顯示快顯工具列有助您選擇多個邊線或圓角。
將游標放在工具列圖示上以在圖面中強調顯示圖元。按一下工具列圖示來選擇適當的圖元並將其移至 PropertyManager 中。
在工具列工具提示中：
右及左= 圖元右或左側面。
開始及結束= 圖元的開始或結束頂點。
虛擬= 軟體會將其視為一個圖元的鄰近相切圖元。
FilletXpert 的程序
存取 FilletXpert：
按一下圓角
（特徵工具列），或依次按插入、特徵、圓角。
在 PropertyManager 中，按一下 FilletXpert。
使用 FilletXpert 加入標籤產生多個圓角：
在 FilletXpert PropertyManager 中，按一下新增標籤。
在圓角項次之下：
在邊線、面、特徵及迴圈
中選擇圓角的項次。
設定半徑
。
按一下套用。
FilletXpert 將加入圓角特徵，而不會離開 PropertyManager。
在使用 FilletXpert 加入標籤時自動叫出 FeatureXpert：
如果 FilletXpert 在指定的幾何上放置圓角時遇到困難，它會自動叫出 FeatureXpert。
在 FilletXpert PropertyManager 中，按一下新增標籤。
在邊線、面、特徵及迴圈 中選擇圓角的項次。在此範例中，您選擇所示的兩個面。
設定半徑 。在此範例中設定為 .25，然後按一下套用。
FilletXpert 自動叫出 FeatureXpert 以產生圓角。FeatureXpert 知道必須產生多個圓角，並且也會產生相對應的圓角數量。
用方塊選擇整個模型以抓取所有面，然後按一下套用。
FilletXpert 自動叫出 FeatureXpert 解出圓角，並為整個模型切出半徑為 .25 英吋的圓角。
使用 FilletXpert 變更標籤自動變更或移除圓角：
在 FilletXpert PropertyManager 中，按一下變更標籤。
檢查要變更的圓角。在 FeatureManager(特徵管理員) 中將游標移至圓角上，並注意圓角是套用於多條邊線上。在此範例中，您希望只變更較低的邊線。
在圖面中選擇下面的圓化邊線。
設定半徑 為 1.0，然後按一下調整大小。
FilletXpert 為邊線產生新圓角來僅調整所選邊線的大小。
在 FeatureManager(特徵管理員) 中將游標移至另一個套用於多條邊線的圓角上。您僅要從圓形邊線中移除圓角。
選擇環狀圓角邊線。
按一下移除。
FilletXpert 僅從環狀邊線移除圓角。

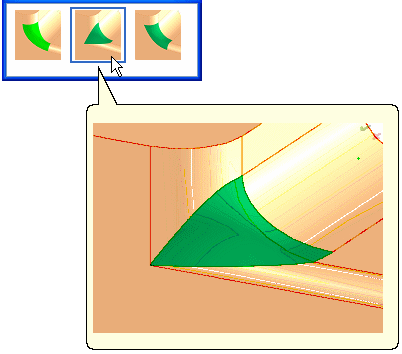

選擇可替換的圓化角落：
在圓化角落上按右鍵並選擇編輯特徵。
在 PropertyManager 中，角落出現在角落面
之下。
按一下顯示其他選擇。
在快顯中，按一下預覽來取代所選的圓化角落。
按一下
。
.
複製圓化角落至另一個圓化角落：
在圓角上按右鍵並選擇編輯特徵。
在複製目標之下，選擇啟用強調顯示。
在複製目標中按一下來強調顯示所有相容的圓化角落。
選擇要複製到的圓化角落。
選擇的色彩是用系統選項色彩所選項次 1、2、及 3。
方塊選擇整個模型會選擇所有相容的圓化角落。
按一下複製至。
按一下 。
