拔模分析 PropertyManager (CPU-based)

此主題僅適用於 CPU-based 的拔模分析。僅有在您的圖形卡無法執行較新 GPU-based 拔模分析所需要的 GPU-based 處理時，軟體才會使用 CPU-based 的處理。請參考在模具分析工具中的圖形卡的考量。

使用在拔模分析中的設定，您可以確認在模型面上的拔模角度，或您可以檢查面上角度的變化。

套用拔模分析來確認拔模角度：

1. 開啟模型，並按一下模具工具工具列上的拔模分析 ，或按一下檢視、顯示、拔模分析。

2. 在分析參數下，進行下列操作︰

• 選擇一個平坦面、直的邊線、或一個軸 來指出拔模方向。

• 注意拔模方向。如要變更拔模方向，請按一下反轉方向 。您也可以使用圖面中的控制點來反轉方向。



• 輸入拔模角度 。

• 按一下調整三度空間參考然後拖曳三度空間參考來調整起模的方向。

• 按一下面分類來執行以面為基礎的拔模分析。

• 如果需要，按一下找出陡昇面核取方塊。當模型包括了彎曲的面時，請使用陡昇面。選擇找出陡昇面來顯示面的一部分中有少於拔模方向指定角度的面。

  當您選擇找出陡昇面時，另外兩個類別顯示：

• 正陡昇面

• 負陡昇面

  這些類別與其他面類別（正拔模、負拔模等等）以相同的方式作用，但僅套用到陡昇面。

模型的區域顯示對其拔模角度適當的色彩。

3. 檢查計算結果。請注意，色彩可能與下列影像的色彩不完全相同，將取決於您電腦的設定。

如果模型包括彎曲的面，且您核取了找出陡昇面核取方塊，也會檢查陡昇面。

當為曲面分析拔模時，新加入了一個面分類準則：有拔模的曲面之面。由於曲面包括了一個內部面及一個外部面，曲面的面不被加入至分類（正拔模及負拔模）的數字部分。有拔模的曲面 之面列出包括拔模的所有正曲面及負曲面。

跨面。顯示包含正、負拔模組合的面。

要詳細的檢查面上的拔模角度，請使用輪廓圖。執行分析而不使用面分類。請參考下面的 "套用拔模角度的輪廓圖"。

4. 您可以變更預設的色彩，並在顯示 或隱藏 間切換。

   您可以在完成分析參數下的步驟之前或之後變更色彩或切換顯示。

• 要變更色彩：按一下編輯色彩，從色彩對話方塊中選擇一個色彩，然後按一下確定。

• 要顯示/隱藏拔模的類別：按一下顯示 或隱藏 來切換。預設是顯示 。

  您可以將顯示 或隱藏 的功能與每個拔模類別的色彩標示數字合併使用，以幫助找出有拔模問題的小的面。

5. 按一下 來結束拔模分析。

套用拔模角度的輪廓圖：

1. 開啟模型，然後按一下拔模分析 （模具工具工具列）。

2. 在分析參數下，進行下列操作︰

• 從圖面中選擇一個基準面、平坦面、直的邊線、或一個軸來指出拔模方向。

• 注意拔模方向。如要變更拔模方向，請按一下反轉方向 。

• 輸入拔模角度 。

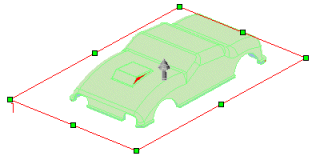

模型的區域根據其拔模角度顯示色彩。

4. 在色彩設定之下，您可以在兩種顯示模式中切換，並變更色彩。

• 清除逐漸轉換核取方塊來顯示一致的色彩漸層轉換。此為預設的顯示。

• 核取逐漸轉換核取方塊來反映模型拔模角度變化的色彩差異。根據您指定的拔模角度 ，這樣會顯示角度的範圍（從正拔模到負拔模）。當在複雜的模型中拔模角度有多個變化時，逐漸轉換是相當有用的。

    您可以指定在檢視工具列上的帶邊線塗彩 來在色彩輪廓的計算中檢視模型的各個面。

5. 要變更色彩的顯示，按一下編輯色彩，從色彩對話方塊中選擇一個色彩，然後按一下確定。

   如果您選擇逐漸轉換，您只可以為正拔模及負拔模變更色彩。

6. 如果需要，在拔模角度下輸入一個新值來在較小的階段中檢視角度的變化。

7. 如果您變更拔模角度之下的值，按下 Enter 來更新結果。

8. 按一下 。
