簡化不規則曲線（Simplify Spline）

使用簡化不規則曲線工具來減少不規則曲線中的點，並增加有複雜不規則曲線模型的系統效能。

您也可以簡化由輸入模型產生或由參考圖元、偏移圖元、相交曲線、及 面曲線等工具產生的不規則曲線。

簡化不規則曲線︰

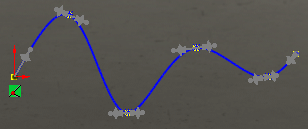

1. 在開啟的草圖中，在圖面中選擇不規則曲線，然後按一下簡化不規則曲線 （在不規則曲線工具列上） ，或工具、不規則曲線工具、簡化不規則曲線。

2. 在對話方塊中，設定公差的值然後按一下確定。

 - 或 -

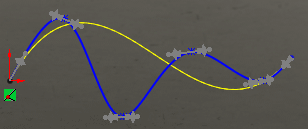

按一下平滑來繼續簡化不規則曲線。您可以繼續按一下平滑，直到僅剩下兩個不規則曲線點為止。SolidWorks 軟體：

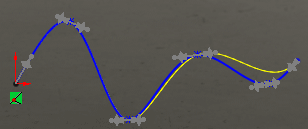

• 調整公差並以較少的點計算新的曲線。原始不規則曲線在圖面中顯示，並帶有平滑曲線的預覽。

• 在原始及在簡化曲線上上顯示曲線控制點數量。

• 顯示簡化的公差，是從原始曲線到簡化曲線所希望誤差值的測量。

按一下上一步來依序返回直到原始曲線。

3. 按一下確定。
