曲面除料（Surface Cut）

您可以使用曲面或基準面來移除實體模型中的材料。在多本體零件中，您可以選擇要保持的本體。

使用曲面或基準面切割實體︰

1. 按一下特徵工具列上的曲面除料 ，或按一下插入、除料、使用曲面。

2. 在 PropertyManager 中的曲面除料參數之下，選擇要用來切除實體的曲面或基準面。



3. 檢視預覽。如果需要，按一下 反轉除料來反轉切除的方向。

箭頭指向要切除實體的方向。

4. 使用多本體零件，在特徵加工範圍之下，選擇下列之一：

• 所有本體。每一次重新計算特徵時，曲面會切除所有的本體。如果您在 FeatureManager(特徵管理員)中的除料特徵之前加入新的本體到模型中，且新的本體與切除的曲面相交，這些新本體也會被重新計算來包括除料。

• 所選本體。曲面只切除您用游標選擇的本體。如果您加入至模型的新本體與切除曲面相交，按右鍵並選擇編輯特徵，然後選擇那些本體來將其加入到所選本體的清單中。如果您沒有將新本體加入至所選本體清單中，則它們會保持完整。

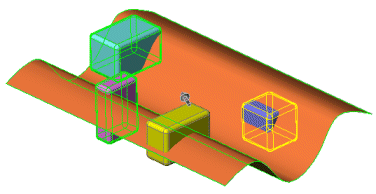

您所選擇的實體會在圖面中強調顯示，且列在 旁的特徵加工範圍中。

• 自動選擇（當選擇了所選本體時可以使用）。自動選擇所有相關的相交本體。自動選擇比所有本體快，因為它只處理初始清單中的本體，並不會重新計算整個模型。如果您清除自動選擇，您必須在圖面中選擇您要切除的本體。

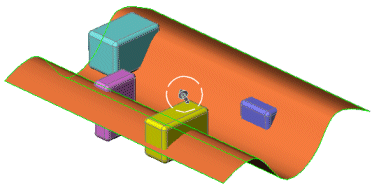

在下的面的範例中，只有黃色的本體（從右邊算來的第二個）沒有被選取。

5. 按一下確定。

6. 在 FeatureManager(特徵管理員)中的曲面上按右鍵，然後選擇隱藏來隱藏切除曲面。

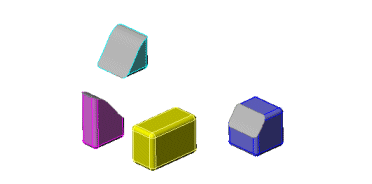

除了未選擇的黃色本體外的本體被切除，且切除曲面被隱藏。
