區域深度剖視圖
區域深度剖視圖在工程視圖中切除組合件的一部份以顯露模型內部。在所有零組件的剖切面上會自動產生區域剖面線。
區域深度剖視圖是現有工程視圖的一部份，而不是另一個別的視圖。封閉的輪廓，通常是不規則曲線，定義了區域深度剖視圖。材料以指定的深度被移除來顯示內部的細節。在工程視圖中設定數字或選擇幾何來指定深度。
您不能在細部放大圖、剖面視圖或位置替換視圖上產生區域深度剖視圖。如果您在爆炸視圖上產生區域深度剖視圖，則無法解除視圖的爆炸。
|

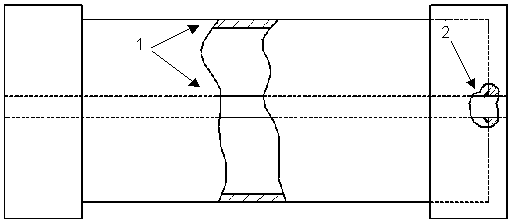

此範例顯示 (1) 壁的厚度與軸 (2) 軸如何熔接至蓋子上： |

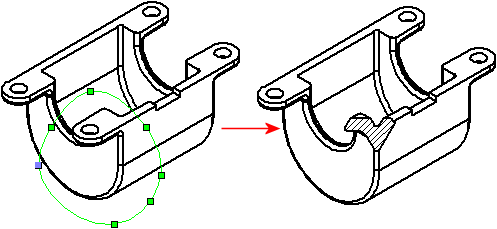

圖形（等角視、二等角視、及不等角視）視圖的區域深度剖視圖。深度是垂直於圖頁的： |
|
|
|
產生區域深度剖視圖︰
-
按一下工程圖工具列上的區域深度剖視圖
，或按一下插入、工程視圖、區域深度剖視圖。
指標的形狀變為
。
如果您要使用不規則曲線外的其他輪廓，產生及選擇封閉輪廓前，按一下區域深度剖視圖工具。
繪製一個輪廓。
在剖面視圖對話方塊中設定選項。如果您不要從區域深度剖視圖排除零組件或扣件，請按一下確定。
在區域深度剖視圖 PropertyManager 中設定選項。
使用 3D 工程視圖模式來選擇區域深度剖視圖深處被隱藏的邊線。
按一下確定
。
刪除或編輯區域深度剖視圖︰
在 FeatureManager(特徵管理員)中用右鍵按一下區域深度剖視圖，然後選擇下列之一。
刪除。
編輯定義。在區域深度剖視圖 PropertyManager 中設定選項， 然後按一下確定 。
編輯草圖。選擇草圖圖元並以加以編輯，然後關閉草圖。
