Použití plochy modelu

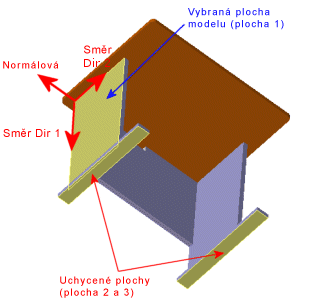

Rovinnou plochu modelu můžete použít jako referenci při použití uchycení. Můžete předepsat posuny ve směrech Dir 1 a Dir 2 dané plochy a také posun kolmo k ploše. Pro skořepinové sítě můžete předepsat rotace vzhledem k těmto směrům.
Následující tabulka shrnuje atributy tohoto typu uchycení:
|
Atribut |
Hodnota |
|
Dostupné stupně volnosti pro objemy |
3 posunutí |
|
Dostupné stupně volnosti pro skořepiny a nosníky |
3 posunutí a 3 rotace |
|
Dostupné stupně volnosti pro pruty |
3 posunutí |
|
|
3D značka |
posunutí |
rotace |
|
Volitelné entity |
Vrcholy, hrany, plochy a spoje nosníků |
|
Posunutí |
 Podél prvního směru plochy
|
|
 Podél druhého směru plochy
|
|
 Kolmo k ploše
|
|
Rotace (pouze pro skořepiny a nosníky) |
Kolem prvního směru plochy |
|
Kolem druhého směru plochy |
|
Kolem normály k ploše |
