Použití referenční roviny

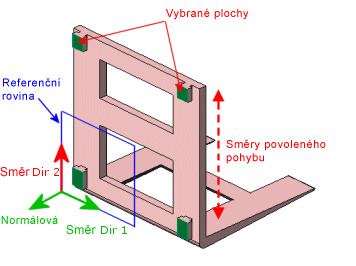

Rovinu můžete použít jako referenci při použití uchycení. Můžete předepsat posuny ve směrech Dir 1 a 2 roviny a také posun kolmo k rovině. U skořepinové sítě můžete předepsat rotace vzhledem k těmto směrům.

Následující tabulka shrnuje atributy tohoto typu uchycení:

Atribut

Hodnota

Dostupné stupně volnosti pro objemy

3 posunutí

Dostupné stupně volnosti pro skořepiny a nosníky

3 posunutí a 3 rotace

Dostupné stupně volnosti pro pruty

3 posunutí



3D značka

posunutí

rotace

Volitelné entity

Vrcholy, hrany, plochy a spoje nosníků

Posunutí

Podél směru roviny č.1

Podél směru roviny č.2

Kolmo k rovině

Rotace (pouze pro skořepiny a nosníky)

Kolem směru roviny č.1

Kolem směru roviny č.2

Kolem kolmice k rovině
