Konfliktní vazby

V některých případech nám nemusí vazby vyhovovat, protože součásti jsou již omezeny natolik, že je není možné do vazby přesunout. Součásti mohou být buď pevné nebo spojené vazbou s jinými součástmi.

Příklad

Spodní plochy těchto dvou bloků jsou spojeny vazbou se stejnou rovinou:

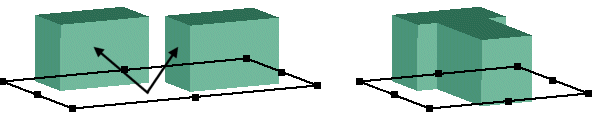

Přidáte-li mezi dvě strany dvou různých bloků stejnolehlou vazbu, bloky se přesunou do vazby:

Přidáte-li mezi spodní část jednoho bloku a horní část druhého stejnolehlou vazbu, zobrazí se chybové hlášení. První blok nemůže být současně spojen vazbou s rovinou a horní částí druhého bloku, protože spodní část druhého bloku je také spojena vazbou s rovinou.

Jakým způsobem je MateXpert nápomocný

Když si v tomto příkladu klepnete na Určit diagnózu v položce MateXpert, program zaznamená tři konfliktní vazby. Těmito vazbami jsou dvě Stejnolehlé vazby roviny a stejnolehlá vazba spodní a horní plochy bloku.

Když klepnete na problematickou vazbu, MateXpert vám nahlásí, že plochy spojené vazbou nejsou sjednocené a uvede, jak daleko jsou od sebe.

Jak můžete problém odstranit

Odstraňte, potlačte nebo upravte jednu z konfliktních vazeb.

K identifikaci a vyřešení problematických vazeb můžete také použít popisy vazeb a Zobrazit chyby vazeb.

Příbuzná témata

Chyby při návrhu a vytváření vazeb

Vazby na nadbytečnou geometrii

Předcházení konfliktů vazeb
