Bloky ve výkresech
Pro položky výkresu, které často používáte (např. standardní poznámky, titulní bloky, polohy jmenovek apod.) a speciální značky, které nejsou obsaženy ve standardních popisech, si můžete vytvářet, ukládat, upravovat a vkládat bloky. Bloky mohou obsahovat text, libovolný typ entity skici, pozice, importované entity a text a šrafování oblasti. Bloky lze připojit buď ke geometrii nebo k pohledům výkresů a můžete je vkládat do formátů listů. Je také možné kopírovat bliky mezi výkresy a skicami, nebo je vložit z Knihovny návrhů.
Místo bloků můžete popisy uložit jako styly.
Bloky ve výkresech se liší od bloků v dílech a sestavách, protože bloky ve výkresech:
Automaticky zobrazují kóty.
Jsou zobrazené ve stromu FeatureManager ve složce Bloky
, jeden blok na řádek (ne jedna instance bloku na řádek).
Ukládání bloků není povinné. Bloky můžete vytvářet, kopírovat, upravovat a přesouvat v rámci dokumentu výkresu, aniž byste je ukládali do souboru.
Pokud vytvoříte blok na základě skici obsahujícící několik odkazových čar kót, budou všechny odkazové čáry odstraněny, kromě původních kót.
Body vložení

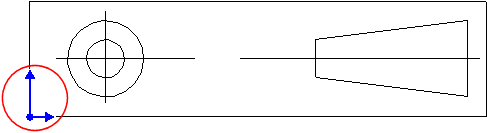

Bloky mají bod vložení. Při vložení bloku je instance bloku umístěna tak, že se bod vložení nachází ve vybraném místě nebo v místě vložení. Instance bloků jsou upravovány a otáčeny kolem jejích bodů vložení.
V PropertyManageru Blok můžete změnit polohu bodu vložení bloku.
Odkazová čára
Odkazové čáry bloků mají odkazový bod (konec připojený k bloku). Do bloku můžete přidat odkazovou čáru a táhnout její odkazový bod na libovolné místo v bloku. Polohu odkazového bodu můžete také změnit v PropertyManageru Blok. Dále pak můžete změnti styl a velikost šipek u odkazových čar bloku.
Odkazové čáry u poznámek v blocích se při připojení k modelu nebo entitě skici nepřizpůsobují.
Hladiny
Před vytvářením bloků můžete na hladiny přesouvat entity skici. Totéž s nimi můžete provádět v editoru bloků.
Když je blok umístěný na hladině, budou se na celý blok vztahovat vlastnosti zobrazení této hladiny, bez ohledu na vlastnosti hladiny jakékoliv entity bloku, které se nachází na jiné hladině. Pokud je geometrie skici označena Jako konstrukční, nebude její styl čáry nahrazen, protože Jako konstrukční není atribut stylu, ale vlastnost skici.
Zachytávání
Blok můžete přetáhnout pomocí bodu skici uvnitř bloku (například koncový bod čáry nebo vrchol obdélníku). Tyto body odvozují a zachycují se k bodům následujícími způsoby: blok k bloku, blok ke skice, skica k bloku a skica ke skice.
Určení výchozí cesty pro hledání bloků:
Vytvoření nového bloku:
Přesun nebo kopírování bloku:
Kopírování bloku ze skici:
Uložení bloku:
Vložení bloku do výkresu:
Úpravy vlastností bloku:
Úpravy bloku:
Rozložení bloku:
Změna polohy bodu vložení nebo bodu odkazové čáry bloku:
Návod na změnu stylu a velikost šipek u odkazových čar bloku:
Odstranění bloku:
