Přesun a kopírování kót

Po zobrazení kót ve výkresu je můžete přesouvat v rámci pohledu nebo do jiného pohledu. Při přetahování kóty z jednoho místa na druhé se kóta podle potřeby znovu připojí k modelu. Přesouvat nebo kopírovat kóty můžete jen do toho pohledu, kde je pro ně k dispozici vhodná orientace.

  • Chcete-li přesunout kótu v rámci pohledu, přetáhněte ji do nové polohy.

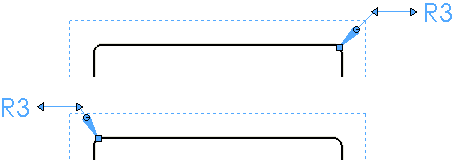

  • Chcete-li v pohledu přesunout kótu na jiný stejně velký prvek, vyberte ji a přetáhněte ovladač šipky na druhou hranu. Tento způsob funguje jen pro poloměrové, průměrové kóty a pro kóty zkosení.

  • Chcete-li přesunout kótu z jednoho pohledu do jiného, podržte při jejím přetahování klávesu Shift.

  • Chcete-li zkopírovat kótu z jednoho pohledu do jiného, podržte při jejím přetahování klávesu Ctrl . Tímto způsobem vytvořte několik řídících kót.

  • Chcete-li přesunout nebo kopírovat více kót najednou, držte při jejich výběru klávesu Ctrl.



  • Otočte kótu přetažením ovladače nejbližšího k textu kóty. Kóta se otáčí po malých intervalech.
