Lomené odkazové čáry

Lomené odkazové čáry můžete používat ve výkresech k vytváření odkazových čar s potřebným počtem ohybů nebo k vytváření jednoduchých šipek či blokových schémat. Lomená odkazová čára může například odkazovat poznámku na entitu výkresu, kterou je obtížné s poznámkou spojit rovnou nebo jednoduchou lomenou odkazovou čáru. Několik poznámek týkajících se lomených odkazových čar:

  • Zubaté odkazové čáry můžete připojovat k popisům, entitám skici nebo plochám či hranám modelů, případně můžete vložit odkazovou čáru i samotnou, aniž byste ji k čemukoli připojovali.

  • Při pohybu ukazatele se objeví náhled každé z částí odkazové čáry.

  • Do jednotlivých částí lomené odkazové čáry můžete přidávat body vybočení a větve.

  • Lomenou odkazovou čáru můžete začít vytvářet kdekoli na listu výkresu. Odkazovou čáru můžete ukončit kdekoli na listu výkresu poklepáním. Kdyžnení odkazová čára připojená k entitě, řídí se tvar šipky koncového bodu nastavením v možnosti Nepřipojená v nabídce Vlastnosti dokumentu – Popisy. Prostřednictvím místní nabídky koncového bodu si můžete ručně vybrat jinou šipku.

  • Lomené odkazové čáry lze přidávat během vytváření popisů, nebo poté.

Vytvoření lomené odkazové čáry:

Přidání lomené odkazové čáry při vytváření popisů:

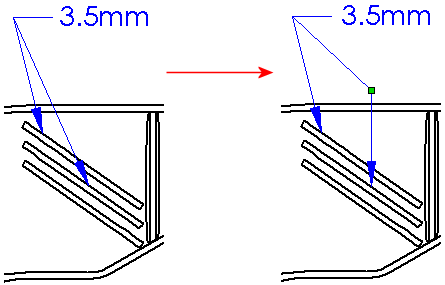

Přidání bodu vybočení:

Přidání větve:

Změna šipky v koncovém bodě:

Změna rovné odkazové čáry na lomenou odkazovou čáru:

Odstranění lomené odkazové čáry:

Odstranění bodu vybočení:

Odstranění větve:

Příbuzná témata

PropertyManager Odkazové čáry kót
