Souřadnicové kóty

Označení Souřadnicové kóty se vztahuje ke skupině kót měřených od nulové souřadnice ve výkresu nebo skice. Ve výkresech jsou to referenční kóty a není možné měnit jejich hodnoty, ani používat tyto hodnoty k řízení modelu.

Souřadnicové kóty se měří od osy, kterou si zvolíte jako první. Typ souřadnicové kóty (vodorovná nebo svislá) je definován orientací bodů, které si zvolíte.

Kótovat můžete ke hranám, vrcholům a obloukům (středům a minimálním a maximálním bodům). Při používání souřadnicových kót můžete také provést kótování ke středovým bodům.

 Souřadnicové kóty se automaticky seskupí a zachovají si zarovnání. Přetahujete-li libovolného člena dané skupiny, všichni členové se přesouvají současně. Chcete-li určitou kótu odpojit ze seskupení, klepněte na ni pravým tlačítkem a vyberte Zrušit zarovnání.

Do nové polohy můžete přetáhnout i nulovou kótu – všechny souřadnicové kóty se aktualizují podle nové polohy nulové kóty.

Jsou-li přilehlé kóty velmi blízko u sebe, odkazové čáry se automaticky zalomí, aby nedošlo k překrytí textu. Když si vyberete souřadnicovou kótu s lomenou odkazovou čarou, objeví se v ohybech ovladače pro přetažení. Ohyb je možné odstranit nebo jej přidat k jiné souřadnicové kótě.

Vlastnosti dokumentu souřadnicových kót můžete nastavit v nabídce Vlastnosti dokumentu – Souřadnicové kóty. Zrušením výběru položky Automaticky vybočit souřadnicové kóty určíte, že se odkazové čáry nemají automaticky zalamovat.

Vytvoření souřadnicových kót:

1. Klepněte na nástroj Souřadnicová kóta na panelu nástrojů Kóty/Vztahy nebo na Nástroje, Kóty, Souřadnicová.

   Při zadání směru kót můžete vybrat Vodorovnou souřadnicovou kótu nebo Svislou souřadnicovou kótu .

2. Klepněte na první položku (hranu, vrchol apod.), od které se budou měřit všechny ostatní (základna – kóta 0,0) a dalším klepnutím umístěte kótu mimo model.

3. Klepněte na hrany nebo vrcholy či oblouky, které chcete okótovat stejnou kótou. Při klepnutí na každou z těchto položek se umístí do pohledu kóta zarovnaná s nulovou kótou.

4. Chcete-li opustit režim souřadnicových kót, stiskněte klávesu Esc nebo vyberte jiný režim či nástroj.

Chcete-li přidat další kóty podél stejné souřadnicové kóty:

1. Pravým tlačítkem klepněte na souřadnicovou kótu a vyberte Přidat k souřadnicové kótě.

2. Klepněte na hrany nebo vrcholy či oblouky, které chcete okótovat stejnou kótou. Při klepnutí na každou z těchto položek se umístí do pohledu kóta zarovnaná s nulovou kótou.

3. Chcete-li opustit režim souřadnicových kót, stiskněte klávesu Esc nebo vyberte jiný režim či nástroj.

Změny souřadnicových kót:

Souřadnicové kóty můžete upravovat s použitím příkazů v místní nabídce. Pravým tlačítkem klepněte na souřadnicovou kótu a vyberte Možnosti zobrazení. Poté si vyberte z následujících možností:

• Zarovnat souřadnicové kóty. Zarovná všechny kóty podél souřadnicové kóty se souřadnicemi 0.0.

• Vybočení. Zalomí odkazovou čáru kóty a umožní přemístit kótu.

• Automatické schody. Použije automatický algoritmus zalomení na souřadnicové kóty.

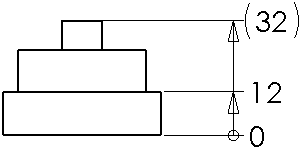

• Zobrazit závorky. Uzavře vybrané kóty do závorek.



• Zobrazit jako kontrolní. Zobrazí vybrané kóty jako kontrolní.



Chcete-li kótu zobrazit jako souřadnicovou:

1. Vyberte souřadnicovou kótu.

2. Klepněte na záložku Odkazová čára a vyberte Souřadnice.

3. Klepněte na .

Vyberte položku  Zobrazit jako souřadnicovou kótu v nabídce Vlastnosti dokumentu – Souřadnicové kóty a proveďte zřetězení všech souřadnicových kót ve výkresu.
