Zaoblení povrchů

Pomocí zaoblení můžete zahladit hranu mezi dvěma přilehlými plochami na povrchovém těle, které se stýkají pod určitým úhlem.

Vyberte Úplný náhled, Částečný náhled nebo Bez náhledu v PropertyManageru Zaoblení. Můžete zobrazit náhledy všech typů zaoblení.

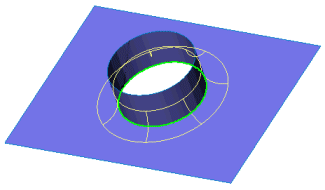

Zaoblení povrchu s konstantním poloměrem a Úplným náhledem

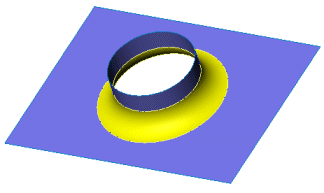

Aplikováno zaoblení povrchu s konstantním poloměrem

Zaoblení povrchu s mnohonásobným poloměrem a Částečným náhledem

Aplikováno zaoblení povrchu s mnohonásobným poloměrem

Zaoblení povrchů funguje stejným způsobem jako zaoblování objemových těl s několika výjimkami.

Můžete provádět tyto akce:

  • Zaoblit hrany povrchového těla.

  • Vytvořit zaoblení povrchu s mnohonásobným poloměrem.

  • Vytvořit zaoblení mezi dvěma povrchy nebo zaoblení mezi plochami.

  • Přidat parametry přechodu k zaoblení povrchů.

  • Vytvořit zaoblení povrchů s hranicemi zaoblení.

  • Oříznout či ponechat zaoblené povrchy v zaoblení mezi plochami.

  • Vytvořit na povrchu zaoblení s proměnným poloměrem.

  • Klepnutím na Normála odvrácené plochy obraťte směr zaoblení.

Nemůžete provádět tyto akce:

  • Zachovat řez v povrchovém těle s možností Ponechat prvky.

  • Vybrat povrch pro zaoblení pomocí prvku ve stromu FeatureManageru.

Postup pro zaoblení hran na povrchovém těle:

  1. Klepněte na Zaoblení v panelu nástrojů Prvky, nebo vyberte položky Vložit, Povrch, Zaoblení.

  1. Nastavte možnosti PropertyManageru.

  2. Klepněte na OK .
