Zarovnání pohledů
Pomocí této funkce si můžete změnit zarovnání pohledů, které nejsou zarovnány automaticky, případně pohledů, jejichž zarovnání jste zrušili. Můžete si také zrušit zarovnání pohledů a vrátit se k výchozímu nastavení.
Zarovnání je automaticky provedeno pro 3 standardní pohledy, řezy, rozvinuté řezy, pomocné a promítnutné pohledy.

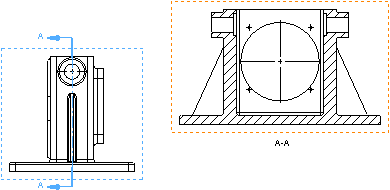

Zarovnat pohled zajišťuje, že jsou související pohledy navzájem zarovnány a omezuje tak posouvání. Při přetahování pohledu se zobrazí přerušované čáry zobrazující aktuální podmínky zarovnání. Zarovnání lze přidat nebo odstranit z jakéhokoliv pohledu.
Zarovnání jednoho pohledu výkresu s jiným:
-
Vyberte pohled výkresu a klepněte na Nástroje, Zarovnat pohled výkresu, Vodorovně k jinému pohledu nebo Svisle k jinému pohledu.
- nebo -
Klepněte pravým tlačítkem na pohled výkresu a vyberte Zarovnání a poté si zvolte jednu z následujících možností:
ukazatel se změní na
.
-
Vyberte pohled, který chcete zarovnat.

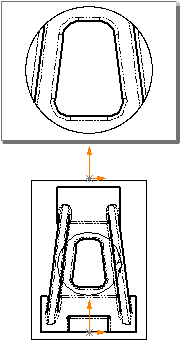

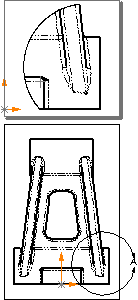

Počátky modelu nebo středy pohledů výkresu se zarovnají podél vybraného směru. Zarovnání je zachováno i při přesunu referenčního pohledu.
K orientaci pohledu lze také využít hranu modelu.
Zarovnání pohledu výkresu s hranou modelu:
Vyberte si lineární hranu v pohledu výkresu.
-
Klepněte na Nástroje, Zarovnat pohled výkresu, Vodorovná hrana nebo Svislá hrana.
Pohled se bude otáčet, dokud nebude vybraná hrana orientována vodorovně nebo svisle.
|
|
|
|
|
Původní pohled |
Zarovnat s vodorovnou hranou |
Zarovnat se svislou hranou |
Pokud se z takto otočeného výkresu některé pohledy promítnou, aktualizují se a svůj průmět si zachovají.
Další postupy otáčení pohledů najdete v sekci Otáčení pohledů.
Zrušení zarovnání pohledu:
U zarovnaných pohledů můžete zarovnání zrušit a pohledy nezávisle na sobě přesunout. Pravým tlačítkem klepněte dovnitř ohraničení pohledu a vyberte Zarovnání,Zrušit zarovnání nebo klepněte na Nástroje, Zarovnat pohled výkresu,Zrušit zarovnání.
Zrušení zarovnání pohledu při jeho umísťování:
Při umísťování pohledu stiskněte klávesu Ctrl.
Návrat k výchozímu nastavení zarovnání pohledu:
U pohledu, jehož zarovnání jste zrušili, můžete použít původní zarovnání. Pravým tlačítkem klepněte dovnitř ohraničení pohledu a vyberte Zarovnání, Výchozí zarovnání nebo klepněte na Nástroje, Zarovnat pohled výkresu,Výchozí zarovnání.
