Lokální řez
Lokální řez oddělením části sestavy v pohledu výkresu odhalí vnitřek. Plochy řezu na všech součástech jsou automaticky vyšrafovány.
Lokální řez je část stávajícího pohledu výkresu, nikoli samostatný pohled. Lokální řez je definován uzavřeným profilem, obvykle splajnem. Materiál je do určité hloubky odstraněn, takže jsou vidět vnitřní detaily. Zadejte hloubku buď jako číselnou hodnotu nebo výběrem geometrie v pohledu výkresu.
Lokální řez nemůžete vytvořit v detailním pohledu, pohledu z řezu nebo pohledu alternativní polohy. Pokud vytvoříte lokální řez rozloženého pohledu, není již možné pohled sbalit.
|

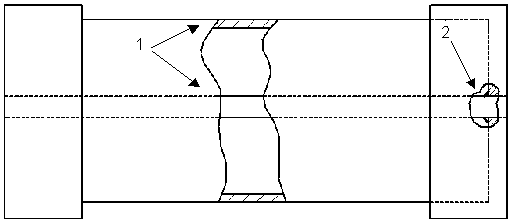

Na tomto příkladu vidíme (1) tloušťku stěn a hřídel a (2) jak je hřídel svařena s uzavřením: |

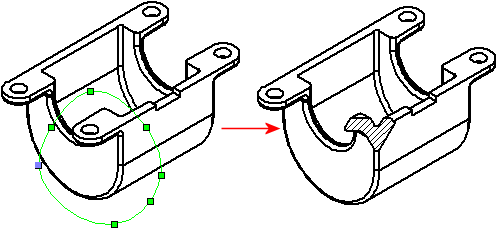

Lokální řez obrázkového (izometrického, trimetrického, dimetrického) pohledu. Hloubka je kolmá na list: |
|
|
|
Vytvoření lokálního řezu:
-
Klepněte na nástroj Lokální řez
na panelu nástrojů pro kreslení nebo na Vložit, Pohled výkresu, Lokální řez.
Ukazatel změní tvar na
.
Chcete-li jiný profil než splajn, vytvořte si a vyberte uzavřený profil ještě předtím, než klepnete na nástroj Lokální řez.
Načrtněte profil.
Zadejte možnosti v dialogovém okně Pohled s řezem. Pokud vyloučit součásti nebo šrouby z pohledu lokálního řezu, klepněte na OK.
Možnosti můžete zadat v PropertyManageru Lokální řez.
V Režimu 3D pohledu výkresu vyberte zakrytou hranu pro hloubku pohledu lokálního řezu.
Klepněte na tlačítko OK
.
Odstranění nebo úpravy lokálního řezu:
Pravým tlačítkem klepněte na lokální řez ve stromu FeatureManageru a vyberte jednu z následujících možností.
Odstranit.
Upravit definici. Možnosti zadejte v PropertyManageru Lokální řez, a potom klepněte na OK .
Upravit skicu. Vyberte entitu skici, upravte ji a potom skicu zavřete.
