Formát čáry

Ve výkresech můžete zadávat barvu, tloušťku a styl pro:

  • Formáty pro nové entity skici

  • Entity v hladinách

  • Vlastnosti stávajících hran a entit skici

Barvy pro poznámky a další popisy můžete zadávat buď v hladinách nebo pomocí nástroje Barva čar.

Nastavení pro formáty čar může být buď:

  • globálně řízené – nastaveno v hladinách

  • explicitně řízené – nastavte pomocí nástroje Formát čar

Když přidáte do výkresu nové entity skici, formát čáry se řídí nastavením Hladiny. Není-li hladina aktivní, formát čáry se řídí nastavením systému.

Pro nové entity skici a popisy potlačí nastavení nástroje Formát čar specifikace hladiny a nastavení systému. Další metodou nastavení vlastností hrany pro součásti sestavy ve výkresech je možnost Typ čáry pro součást.

Nástroje pro formát

Pomocí nástrojů na panelu pro formát čáry můžete měnit následující formáty.

  • Vlastnosti hladiny. Můžete nastavit vlastnosti hladiny (Barvu, Tloušťku a Styl), přesouvat entity do hladin a vybírat hladinu pro nové entity.



  • Barva čáry. Vyberte barvu z palety a přepište tak výchozí nastavení, nebo zvolte Výchozí. Výchozí barvy pro výkresy a kóty můžete nastavit v dialogu Možnosti , Barvy, Nastavení barevného schéma. Pomocí nástroje Režim zobrazení barev (níže) můžete přepínat mezi určenou barvou a výchozími barvami systému.

Když přesunete ukazatel přes nabídku, název tloušťky se zobrazí ve stavovém řádku. Odpovídající tloušťky čar pro tisk se definují v nabídce Vlastnosti dokumentu – Tloušťka čáry.

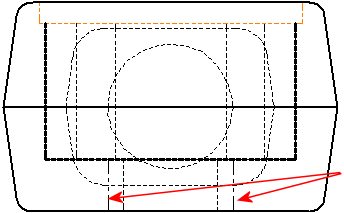

  • Styl čáry. Vyberte styl nebo Výchozí nastavení z nabídky. Můžete také vytvořit vlastní styly čar a použít je na hrany ve výkresech.



  • Režim zobrazení barev. Klepnutím na tento nástroj přepínáte mezi estetickými barvami (barvy vybrané v hladinách nebo pomocí nástroje Barva čar) a Barvami systémového stavu (plně určené, podurčené apod.). Koncové body skici a nadbytečné kóty jsou vždy zobrazeny v barvě systémového stavu.



Postup určení formátu nových entit skici v současných a budoucích výkresech:

  1. Klepněte na nástroj v panelu nástrojů Formát čáry a vyberte formát z nabídky.

  2. Entity skici libovolného typu (čáry, osy, kružnice, atd.).

    Entity vložené do výkresu používají zadané formáty, dokud nevyberete jiný formát.

Postup změny formátu stávající hrany nebo entity skici:

  1. Vyberte hranu nebo entitu skici, kterou chcete změnit. Chcete-li vybrat více entit najednou, podržte při výběru klávesu Ctrl.

  2. Klepněte na nástroj v panelu nástrojů Formát čáry a vyberte formát z nabídky.

    Na vybrané entity se aplikuje nový formát.

Obnovení výchozího nastavení barvy čáry, tloušťky nebo typu:

Pravým tlačítkem myši klepněte na hranu a vyberte Obnovit typ čáry.
