Immobile

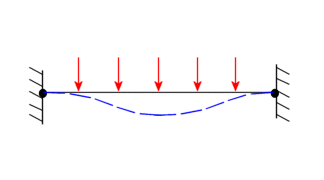

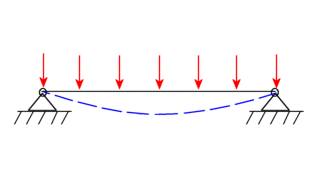

Ce type de déplacement imposé définit tous les degrés de liberté translationnels à zéro. Il est le même pour les les coques, les poutres et les barres. Aucune géométrie de référence n'est utilisée.

Pour accéder au déplacement imposé immobile, cliquez à droite sur Déplacement imposés dans l'arbre d'études Simulation et sélectionnez Géometrie fixe. Sous Standard, sélectionnez Immobile (pas de translation).

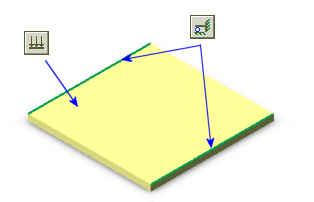

 Pour les solides, il est impossible d'accéder à l'option Immobile (pas de translation). Mais le déplacement imposé Géométrie fixe est identique au déplacement imposé immobile pour les solides.

Le tableau suivant propose un récapitulatif des attributs et des entrées requises pour ce type de déplacement imposé :

Attribut

Valeur

DDL contraints pour les maillages avec coques

3 translations

DDL contraints pour les maillages de poutre et de barre

3 translations

Symbole 3D

Entités sélectionnables

Sommets, arêtes, faces et connexions de poutre

Entité de référence sélectionnable

S/O

Translations

S/O

Rotations

S/O
