PropertyManager Cible de référence
Attacher une cible de référence et un symbole associé à une face ou une arête du modèle.
Options
Symbole de la cible de référence. Sélectionnez le style de la cible de référence:
|
|
|
|
|
|
|
|
|
|
Surface cible. Sélectionnez l'affichage de la surface cible:
 Surface cible X (point)
|
|
|
|
|
|
|
|
|
|
|
|
Taille de la surface cible  . Spécifiez la Largeur et la Hauteur (pour les rectangles) ou le Diamètre (pour les X et les cercles). |
|
|
|
|

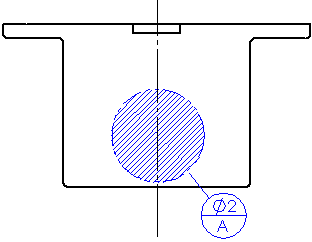

La valeur dans le premier champ (2) contrôle le diamètre du cercle délimitant la surface cible. |

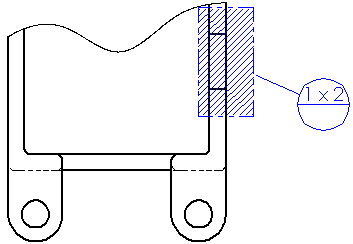

La valeur dans le premier champ (1) contrôle la largeur du rectangle. La valeur dans le deuxième champ (2) contrôle la hauteur. |
|
|
Données de référence  . Spécifiez jusqu'à trois références (bulles). La donnée de référence apparaît dans la moitié inférieure de la bulle. |
|

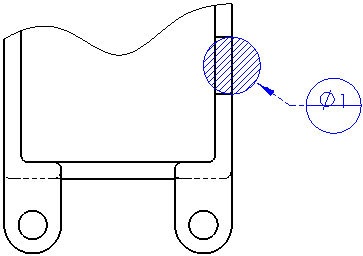

Ligne d'attache
|
Sélectionnez un style de ligne d'attache pour contrôler les brisures, la police et le style des flèches:
 Ligne d'attache brisée continue
 Ligne d'attache brisée en pointillés
 Ligne d'attache droite continue
 Ligne d'attache droite en pointillés
Sélectionnez un Style de flèche. |
|
Calque
Dans les mises en plan avec des calques nommés, sélectionnez un calque.
