Le PropertyManager Bulles empilées
Le PropertyManager Bulles empilées s'ouvre lorsque vous insérez une Bulle empilée dans un document de mise en plan ou d'assemblage ou lorsque vous sélectionnez une bulle empilée existante. Les propriétés s'appliquent aux bulles sélectionnées.
Réglages des bulles
Style. Sélectionnez un style de forme et de contour pour les bulles dans la liste.

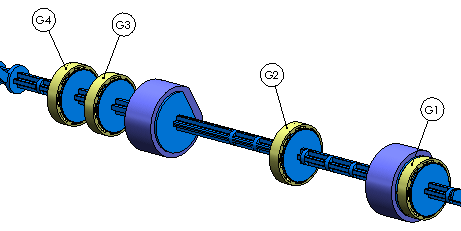

Si vous sélectionnez Ligne de séparation circulaire, la case Texte inférieur s'ouvre pour vous permettre d'insérer des données dans la partie inférieure des bulles. En utilisant le style Ligne de séparation circulaire, le numéro d'article du composant et la quantité sont affichés dans la bulle. Les données peuvent être changées en texte, propriétés personnalisées et références de composants.
Taille. Sélectionnez une taille dans la liste (un nombre spécifique de caractères), Au mieux (s'ajuste automatiquement au texte) ou Défini par l'utilisateur (vous définissez la taille de la bulle en dessous).
Texte de la bulle. Sélectionnez le type de texte pour la bulle.
Texte inférieur. Si vous sélectionnez le style Ligne de séparation circulaire, cette case vous permet de spécifier le texte pour la section inférieure. Vous avez les mêmes options que dans la section Texte de repère de nomenclature.

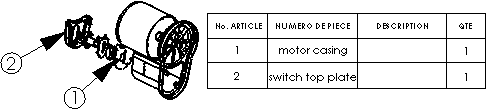

Source du texte de bulle. Spécifie l'origine de la numérotation de la bulle:
Bulles par ligne. Réglez le nombre de bulles à empiler sur une ligne avant de commencer la ligne suivante.
Exemple de deux bulles par ligne:
Empiler vers la droite
, Empiler vers la gauche
, Empiler vers le base
, Empiler vers le haut
. Cliquez pour déterminer la direction de la pile par rapport à sa ligne d'attache.
Quantité
Vous permet de définir une quantité en dehors des bulles dans une mise en plan si l'assemblage contient plus d'une occurrence d'un composant. La quantité est mise à jour de façon paramétrique.
Placement. Affiche la quantité à Gauche
, Droite
, au-Dessus
ou au-Dessous
des bulles.
Dénotation. Vous permet de définir un label pour la quantité. Il peut être personnalisé en sélectionnant Défini par l'utilisateur.
Valeur de quantité. Affiche la quantité qui va apparaître dans la bulle (lecture seule).
Remplacer par la valeur. Vous laisse remplacer la quantité d'une bulle. Ainsi, il se peut que vous insériez une bulle dans une mise en plan qui ne montre que deux composants, alors que le nombre total de composants d'assemblage est cinq. Dans une vue, une bulle peut afficher un "2", et dans l'autre un "3."
Calque
Dans les mises en plan avec des calques nommés, sélectionnez un calque.
Autres propriétés
Pour les bulles empilées existantes, cliquez sur Autres propriétés pour ouvrir le PropertyManager Note, dans lequel vous pouvez définir les propriétés des lignes d'attache et des flèches, entre autres.
