Coupe locale

Une vue en coupe locale enlève une partie de l'assemblage dans une vue de mise en plan afin d'en exposer les détails internes. Le hachurage est automatiquement généré sur les faces coupées de tous les composants.

Une coupe locale fait partie d'une vue de mise en plan existante (elle ne fait pas partie d'une vue séparée). Un profil fermé, habituellement une spline, définit la coupe locale. Le matériau est enlevé jusqu'à une profondeur spécifiée pour exposer les détails internes. Spécifiez la profondeur en tapant un nombre ou en sélectionnant une géométrie dans une vue de mise en plan.

Vous ne pouvez pas créer une coupe locale sur une vue de détail, une vue en coupe ou une vue d'une autre position. Si vous créez une coupe locale d'une vue éclatée, vous ne pouvez pas rassembler cette dernière.

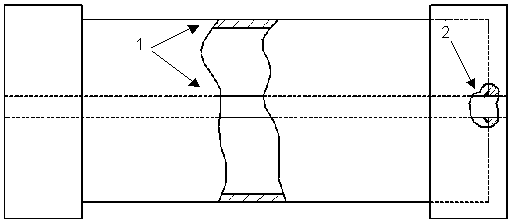

Cet exemple montre (1) l'épaisseur de la paroi et l'arbre ainsi (2) que la manière dont l'arbre est soudé à l'extrémité:

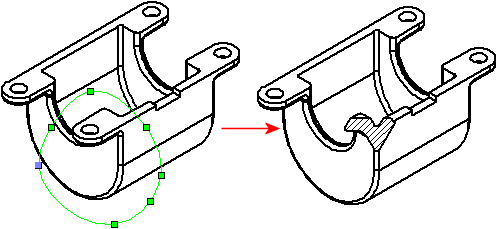

Vue en coupe locale d'une vue d'illustration (isométrique, trimétrique, dimétrique). La profondeur est normale à la feuille:

Pour créer une coupe locale:

  1. Cliquez sur Coupe locale (barre d'outils Mise en plan) ou sur Insertion, Vues de mise en plan, Coupe locale.

    Le pointeur prend la forme .

Si vous souhaitez un profil autre qu'une spline, créez et sélectionnez un profil fermé avant de cliquer sur l'outil Coupe locale.

  1. Esquissez un profil.

  2. Définissez les options dans la boîte de dialogue Vue en coupe. Si vous ne voulez pas exclure de composants ou de la visserie de la coupe locale, cliquez sur OK.

  3. Définissez les options dans le PropertyManager Coupe locale.

Utilisez le mode de vue de mise en plan 3D pour sélectionner une arête cachée pour la profondeur d'une vue en coupe locale.

  1. Cliquez sur OK .

Pour supprimer ou modifier une coupe locale:

    A l'aide du bouton droit de la souris, cliquez sur la coupe locale dans l'arbre de création FeatureManager et sélectionnez l'une des options suivantes:

  • Supprimer.

  • Editer la définition. Définissez les options dans le PropertyManager Coupe locale, puis cliquez sur OK .

  • Editer l'esquisse. Sélectionnez l'entité d'esquisse et éditez-la, puis fermez l'esquisse.
