Verwenden einer Referenzachse

Sie können eine Achse als Referenz verwenden, um Lager anzuwenden. Sie können die Translationen in den Radial-, Umfangs- und Axialrichtungen vorschreiben. Bei Schalen und Balken können Sie Rotationen in Bezug auf diese Richtungen vorschreiben.

Mit dem für die Umfangstranslation festgelegten Winkel (q) wird die tatsächliche Translation (v) an jedem Knoten anhand folgender Formel berechnet: v = r. q, wobei „r“ für den Abstand zwischen Knoten und Referenzachse steht.

In der nachfolgenden Tabelle sind die Attribute dieses Lagertyps aufgeführt:

Attribut

Wert

Mögliche Freiheitsgrade für Volumenkörper

3 Translationen

Mögliche Freiheitsgrade für Schalen und Balken

3 Translationen und 3 Rotationen

Mögliche Freiheitsgrade für Stäbe

3 Translationen

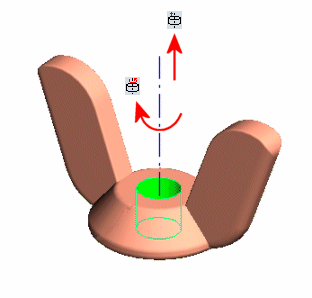

3D-Symbol

Translation

Rotation

Auswählbare Elemente

Eckpunkte, Kanten, Flächen und Balkenverbindungen

Translationen

Radialverschiebung

Umfangsverschiebung

Axialverschiebung

Rotationen (nur für Schalen und Balken)

Um Radialrichtung

Um Umfangsrichtung

Um Axialrichtung
