Presspassung
Presspassungen sind in vielen technischen Konstruktionen zu finden. Diese Bezeichnung bezieht sich auf das Einpassen eines Objekts in eine etwas kleinere Öffnung. Aufgrund der normalen Kräfte, die sich an der Schnittstelle entwickeln, wird das innere Objekt zusammengepresst, während sich das äußere Objekt ausdehnt. Das Ausmaß der Pressung oder Dehnung ist abhängig von den Materialeigenschaften und von der Geometrie der Komponenten.
ANMERKUNGEN:
Um genaue Ergebnisse zu erzielen, muss die Überlappung groß genug sein, um die Ungenauigkeiten der Vernetzung auszugleichen. So sollte z. B. die Interferenz von zylindrischen oder sphärischen Flächen größer als 0,1 % des größeren Durchmessers an der Schnittstelle sein, um genaue Ergebnisse zu erzielen. Verwenden Sie aber in statischen Studien die Option Große Verschiebung für moderate Interferenzen. Verwenden Sie nicht-lineare Studien für große Interferenzprobleme.
Die Kontaktflächen müssen nicht zylindrisch sein.
Die Presspassung wird als lokale Kontaktbedingung angewendet und kann mithilfe der Option Presspassung im PropertyManager Kontaktsatz definiert werden.

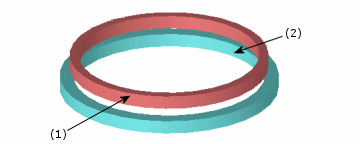

Die folgende Abbildung zeigt eine Kontaktbedingung des Typs Presspassung zwischen zwei Ringen. Der Außendurchmesser des inneren Rings ist geringfügig größer als der Innendurchmesser des äußeren Rings. Die Kontaktbedingung ist zwischen der Außenfläche des inneren Rings (1) und der Innenfläche des äußeren Rings (2) definiert.
Anwenden einer Kontaktbedingung des Typs Presspassung:
Klicken Sie in der Studien-Baumstruktur von Simulation mit der rechten Maustaste auf Verbindungen, und wählen Sie im Kontextmenü die Option Kontaktsatz aus.
Die Auswahl von Genauigkeit für Kontaktflächen mit inkompatiblem Netz verbessern (langsamer) für statische Studien von Baugruppenmodellen mit inkompatiblem Netz wird empfohlen.
Klicken Sie im PropertyManager unter Typ auf Presspassung.
Wählen Sie im Grafikbereich die Kontaktelemente Satz 1 aus. Alle Elemente müssen zur selben Komponente gehören.
Die ausgewählten Elemente werden im Feld Flächen, Kanten, Eckpunkte für Satz 1
angezeigt.
Wählen Sie die Kontaktflächen Satz 2 aus. Alle Flächen müssen zu einer Komponente gehören, die jedoch nicht mit der in Schritt 3 verwendeten Komponente identisch ist.
Die ausgewählten Flächen werden im Feld Flächen für Satz 2
angezeigt.
Klicken Sie auf
.
Vernetzen Sie das Modell, und führen Sie die Studie aus.
Das in der Abbildung oben gezeigte Verfahren ist als Lektion im Online-Lehrhandbuch erläutert.
Siehe auch
Kontaktsatz
Mehrere Kontaktbedingungen
