Kollidierende Verknüpfungen
Manchmal kann eine Verknüpfung nicht erfüllt werden, weil die Komponenten bereits über Zwangsbedingungen verfügen, die eine Verknüpfung unmöglich machen. Die Komponenten können fixiert oder mit anderen Komponenten verknüpft sein.
Beispiel

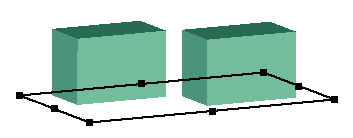

Die unteren Flächen dieser zwei Blöcke sind mit derselben Ebene verknüpft:

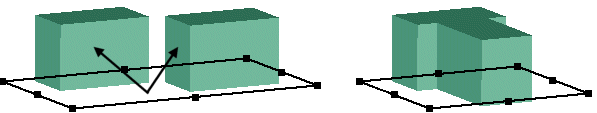

Wenn Sie eine deckungsgleiche Beziehung zwischen die Seite des einen Blocks und die Seite des anderen Blocks hinzufügen, können die Blöcke verknüpft werden.
Wenn Sie eine deckungsgleiche Beziehung zwischen die Unterseite des einen Blocks und die Oberseite des anderen Blocks hinzufügen, erhalten Sie eine Fehlermeldung. Der erste Block kann nicht gleichzeitig mit der Ebene und der Oberseite des zweiten Blocks verknüpft werden, da die Unterseite des zweiten Blocks auch mit der Ebene verknüpft ist.
Wie MateXpert hilft
In diesem Beispiel werden von der Software drei kollidierende Verknüpfungen aufgelistet, wenn Sie auf Diagnose in MateXpert klicken. Diese Verknpfungen sind zwei deckungsgleiche Verknüpfungen mit der Ebene und der unteren Fläche mit der oberen Fläche.
Wenn Sie auf die Problemverknüpfung klicken, teilt MateXpert mit, dass die verknüpften Flächen nicht deckungsgleich sind und wie weit sie voneinander entfernt sind.
Wie das Problem gelöst werden kann
Löschen, unterdrücken oder bearbeiten Sie eine der kollidierenden Verknüpfungen.
Sie können auch Verknüpfungsbeschreibungen und Verknüpfungsfehler anzeigen verwenden, um Verknüpfungsprobleme zu definieren und zu lösen.
