Ausrichten-Symbolleiste
Die Ausrichten-Symbolleiste verfügt über Werkzeuge zum Ausrichten von Bemaßungen und Beschriftungen wie Bezugshinweisen, Symbolen für Form- und Lagetoleranzen etc.
Verwenden Sie Rahmenauswahl, oder drücken Sie Strg, um mehrere Bemaßungen und Beschriftungen auszuwählen.
Zugreifen auf die Ausrichtungswerkzeuge:
Klicken Sie auf eine Schaltfläche auf der Ausrichten-Symbolleiste.
Klicken Sie auf Extras, Ausrichten, und wählen Sie ein Werkzeug aus dem Menü aus.
Wählen Sie eine Gruppe von Beschriftungen aus, klicken Sie mit der rechten Maustaste auf eine der Beschriftungen, wählen Sie Ausrichten, und wählen Sie eine der Optionen.
|
|
Gruppe |
Gruppert Beschriftungen, so dass Sie gemeinsam verschoben werden können. |
|
|
Gruppierung aufheben |
Hebt die Gruppierung auf, damit sie frei bewegt werden können. |
|
|
Kollinear/Radial ausrichten |
Gruppiert lineare, radiale oder winkelförmige Zeichnungsbemaßungen und richtet sie kollinear oder radial aus. |
|
|
Parallel/Konzentrisch ausrichten |
Gruppiert lineare, radiale oder winkelförmige Zeichnungsbemaßungen und richtet sie parallel oder konzentrisch aus. |
|
|
Linksbündig |
Richtet Beschriftungen auf die am weitesten links stehende Beschriftung in der Gruppe aus.
|
|
|
|

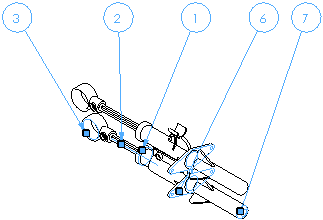

Vorher |
Nachher (ausgerichtet auf Stücklistensymbol 3) |
|
|
|
Rechtsbündig |
Richtet Beschriftungen auf die am weitesten rechts stehende Beschriftung in der Gruppe aus.
|
|
|
|
Vorher |
Nachher (ausgerichtet auf Stücklistensymbol 7) |
|
|
|
Nach oben ausrichten |
Richtet Beschriftungen auf die am weitesten oben stehende Beschriftung in der Gruppe aus.
|
|
|
|
Vorher |
Nachher (ausgerichtet auf Stücklistensymbol 3) |
|
|
|
Nach unten ausrichten |
Richtet Beschriftungen auf die am weitesten unten stehende Beschriftung in der Gruppe aus.
|
|
|
|
Vorher |
Nachher (ausgerichtet auf Stücklistensymbol 7) |
|
|
|
Horizontal ausrichten |
Richtet die Beschriftungen mit der Mitte auf die am weitesten links stehende Beschriftung aus.
|
|
|
|
Vorher |
Nachher (ausgerichtet auf Stücklistensymbol 3) |
|
|
|
Vertikal ausrichten |
Richtet die Beschriftungen mit der Mitte auf die am weitesten oben stehende Beschriftung aus.
|
|
|
|
Vorher |
Nachher (ausgerichtet auf Stücklistensymbol 3) |
|
|
|
Zwischen Linien ausrichten |
Richtet Beschriftungen gleichmäßig zwischen horizontalen oder vertikalen Linien aus. |
|
|
Gleichmäßig gegenüber platzieren |
Richtet Beschriftungen gleichmäßig horizontal zwischen der am weitesten links stehenden und der am weitesten rechts stehenden Beschriftung aus. Die oberste oder unterste Beschriftung wird nicht ausgerichtet.
|
|
|
|
Vorher |
Nachher (ausgerichtet zwischen Stücklistensymbol 3 und 7) |
|
|
|
Gleichmäßig unten platzieren |
Richtet Beschriftungen gleichmäßig vertikal zwischen der obersten und untersten Beschriftung aus. Die ganz rechte oder ganz linke Beschriftung wird nicht ausgerichtet.
|
|
|
|
Vorher |
Nachher (ausgerichtet zwischen Stücklistensymbol 3 und 7) |
|
|
|
Horizontal komprimieren |
Richtet die Beschriftungen mit der Mitte auf die am weitesten links stehende Beschriftung in komprimierter Form aus.
|
|
|
|
Vorher |
Nachher (ausgerichtet auf Stücklistensymbol 3) |
|
|
|
Vertikal komprimieren |
Richtet die Beschriftungen mit der Mitte auf die am weitesten oben stehende Beschriftung in komprimierter Form aus.
|
|
|
|
Vorher |
Nachher (ausgerichtet auf Stücklistensymbol 3) |
|
