Automatisches Bemaßen einer Zeichnung

Mit dem Werkzeug Automatisch bemaßen können Referenzbemaßungen als Bezugs-, Ketten- und Ordinatenbemaßungen in Zeichenansichten eingefügt werden. Das Werkzeug Automatisch bemaßen funktioniert auf ähnliche Weise in Skizzen.

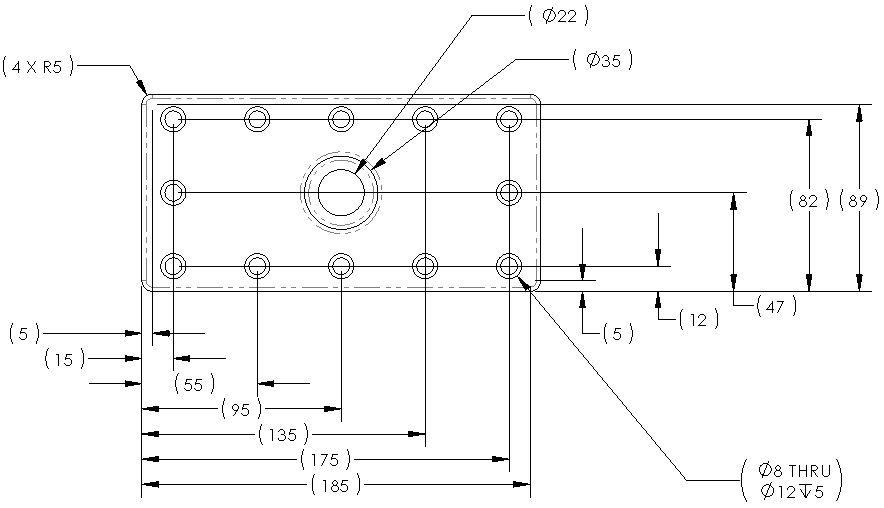

Nachstehend sehen Sie ein Bezugsbemaßungsschema:

Automatisches Bemaßen einer Zeichnung:

  1. Klicken Sie in einem Zeichnungsdokument auf der Bemaßungen/Beziehungen-Symbolleiste auf Intelligente Bemaßung..

  2. Wählen Sie die Registerkarte Automatisch bemaßen aus.

  3. Legen Sie im PropertyManager "Automatisch bemaßen" die gewünschten Eigenschaften fest, und klicken Sie auf OK .
