Stücklistensymbol - PropertyManager
Der PropertyManager Stücklistensymbol wird eingeblendet, wenn Sie Stücklistensymbole in ein Zeichnungs- oder Baugruppendokument einfügen oder wenn Sie ein bestehendes Stücklistensymbol auswählen. Sie können mehrere Stücklistensymbole einfügen, ohne den PropertyManager schließen zu müssen. Ändern Sie die Einstellungen im PropertyManager nach Bedarf, und klicken Sie in den Grafikbereich, um die Stücklistensymbole zu platzieren.
Im PropertyManager werden die folgenden Eigenschaften gesteuert:
Stücklistensymboleinstellungen
Stil. Wählen Sie Form und Rahmenart des Stücklistensymbols aus der Liste aus. Wenn für die Form Keine ausgewählt wird, enthält der Stücklistensymboltext keinen Rahmen.
Wenn Sie Kreisförmige Trennlinie auswählen, ist das Feld Unterer Text für Sie bereit zum Einfügen von Daten in die untere Hälfte der Stücklistensymbole. Durch Verwendung der Option Kreisförmige Trennlinie wird die Positionsnummer und die Menge einer Komponente im Stücklistensymbol angezeigt. Sie können die Daten in Text, benutzerdefinierte Eigenschaften oder Komponentenreferenzen ändern.
Schriftgrad. Wählen Sie eine Größe aus der Liste aus (eine bestimmte Anzahl von Zeichen), Standard (passt sich automatisch an den Text an) oder Benutzerdefiniert (wo Sie die Stücklisten-Symbolgröße definieren können)
Stücklistensymboltext. Wählen Sie den Texttyp für das Stücklistensymbol aus.
|
|
|
|
|
|
|
|
|
|
|
|

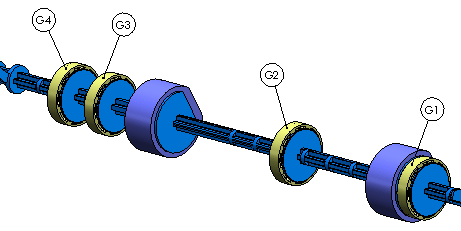

Komponentenreferenz. Zeigt den Text an, der für Komponentenreferenz im Dialogfeld Komponenteneigenschaften festgelegt wurde. Um Stücklistensymbole mit Komponentenreferenzwerten verknüpfen zu können, muss die Zeichnung eine Stückliste mit einer Spalte KOMPONENTENREFERENZ enthalten. |
|
Unterer Text. Wenn Sie die Form Kreisförmige Trennlinie auswählen, wird dieses Feld eingeblendet, so dass Sie einen Text für den unteren Bereich eingeben können. Es stehen die gleichen Optionen wie unter Stücklistensymboltext zur Verfügung.
Stücklistensymboltextquelle. Definiert, von wo das Stücklistensymbol nummeriert wird:
Baugruppenstruktur. Verwendet die Nummerierung, basierend auf der Komponentenreihenfolge im FeatureManager.
Stückliste <n>. Verwendet die Reihenfolge, die in der ausgewählten Stückliste angezeigt wird.
Menge
Ermöglicht die Festlegung einer Menge außerhalb der Stücklistensymbole in einer Zeichnung, wenn mehr als eine referenzierte Komponentenkopie in einer Baugruppe vorliegen. Die Menge wird parametrisch aktualisiert.
Platzierung. Zeigt die Menge Links
, Rechts
, Oben
oder Unten
von den Stücklistensymbolen an
Bezeichnung. Ermöglicht die Festlegung eines Etiketts für die Menge. Benutzerdefiniert ermöglicht die Eingabe eines benutzerdefinierten Etiketts.
Mengenwert. Zeigt die Menge an, die im Stücklistensymbol angezeigt werden soll (schreibgeschützt).
Wert übergehen. Ermöglicht das Überschreiben der Menge eines Stücklistensymbols. Sie können z.B. ein Stücklistensymbol in eine Zeichenansicht einfügen, die nur zwei Komponenten zeigt, aber die Gesamtanzahl der Baugruppenkomponenten ist fünf. In einer Ansicht kann ein Stücklistensymbol eine "2" anzeigen, in einer anderen eine "3."
Layer
Wendet die Stücklistensymbole auf den festgelegten Zeichnungs-Layer an.
Weitere Eigenschaften
Wenn Sie ein bestehendes Stücklistensymbol auswählen, können Sie auf Weitere Eigenschaften klicken, um den PropertyManager Bezugshinweis einzublenden.
