Komponentenlinien

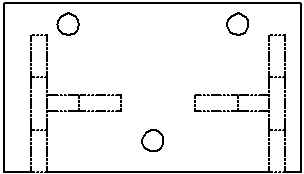

Im Dialogfeld Komponentenlinien können Sie die Liniendarstellung bei Kanten auf den einzelnen Komponenten in einer Baugruppenzeichnung festlegen. Durch Ändern der Standardlinienart können Sie einzelne Komponenten in der Zeichenansicht unterscheiden.
Ändern der Linienart von Komponentenkanten:
-
Klicken Sie mit der rechten Maustaste auf eine Komponente in einer Zeichenansicht (oder drücken Sie Strg, und wählen Sie mehrere Komponenten aus), und wählen Sie Komponentenlinien.
Das Dialogfeld Komponentenlinien wird eingeblendet.
Wählen Sie aus den Eigenschaften Komponentenanzeige aus, und klicken Sie auf OK.
Dokumentstandard - Wenn diese Option aktiviert ist, werden andere im Dialogfeld ausgewählten Optionen ignoriert.
Linienart - Wählen Sie aus der Liste eine Art (Durchgehend, Gestrichelt usw.) aus.
Linienstärke - wählen Sie eine Dicke aus der Liste aus, oder wählen Sie Benutzerdefinierte Größe, und geben Sie einen Wert für die Benutzerdefinierte Größe ein.
ANMERKUNG: Um den Linienstil und die Linienstärke auf die Standardeinstellungen zurückzusetzen, die Sie unter Dokumenteigenschaften - Linineschriftart festgelegt haben, klicken Sie auf Zurücksetzen.
Anwenden auf - Wählen Sie diese Option, um die Änderungen auf die Zeichenansicht Von Auswahl oder die Zeichenansicht Alle Ansichten anzuwenden.
Layer - Wenn sich die Komponente in einem Layer befindet, wird der Name des Layers im Feld angezeigt. Sie können den Layer für die Komponenten ändern, indem Sie einen benannten Layer aus der Liste auswählen. Wenn Sie einen Layer auswählen, verwendet die Komponente die Layer-Einstellungen, einschließlich der Farbe.
ANMERKUNG: Die Auswahl der Linienart und der Linienstärke im Dialogfeld Komponentenlinien hat Vorrang vor der Auswahl in den Eigenschaften der Layers.
