Verschieben und Kopieren von Bemaßungen

Sobald Bemaßungen in einer Zeichnung angezeigt werden, können Sie diese innerhalb einer Ansicht oder in eine andere Ansicht verschieben. Wenn Sie die Bemaßung von einer Stelle an eine andere ziehen, wird die Bemaßung wieder passend am Modell befestigt. Bemaßungen können nur in eine Ansicht verschoben oder kopiert werden, deren Ausrichtung für diese Bemaßung passend ist.

  • Zum Verschieben einer Bemaßung innerhalb der Ansicht ziehen Sie die Bemaßung an die neue Position.

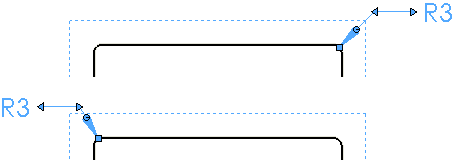

  • Um eine Bemaßung auf ein anderes Feature der gleichen Größe in der Ansicht zu verschieben, wählen Sie die Bemaßung aus und legen Sie den Pfeilziehpunkt ziehen und auf einer anderen Kante ab. Diese Methode funktioniert nur bei Radius-, Durchmesser- und Fasenbemaßungen.

  • Um Bemaßungen von einer Ansicht in eine andere zu verschieben, halten Sie beim Ziehen der Bemaßung in eine andere Ansicht die Umschalt-Taste gedrückt.

  • Um Bemaßungen von einer Ansicht in eine andere zu kopieren, halten Sie beim Ziehen der Bemaßung in eine andere Ansicht die Strg-Taste gedrückt. Verwenden Sie diese Methode zur Erstellung mehrerer steuernder Bemaßungen.

  • Zum gleichzeitigen Verschieben oder Kopieren mehrerer Bemaßungen halten Sie bei der Auswahl der Bemaßungen die Strg-Taste gedrückt.

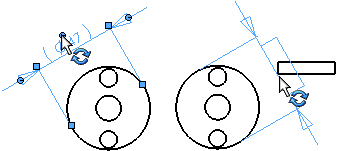

  • Um eine Bemaßung zu drehen, ziehen Sie den dem Bemaßungstext am nächsten liegenden Ziehpunkt. Die Bemaßung wird in kleinen Schritten gedreht.

Siehe auch
