DimXpert Positionsbemaßung
Mit dem Werkzeug Positionsbemaßung
werden lineare und Winkelbemaßungen zwischen zwei DimXpert Features (mit Ausnahme von Oberflächen-, Verrundungs-, Fasen- und Taschen-Features) angewendet. Im Folgenden wird der Abstand zwischen zwei einfachen Bohrungen bemaßt.
Verwenden des DimXpert Werkzeugs Positionsbemaßung:
Klicken Sie auf Positionsbemaßung (DimXpert Symbolleiste), oder wählen Sie Extras, DimXpert, Positionsbemaßung.
Wählen Sie die Fläche des Ursprungs-Features aus.
Eine Kantenauswahl wird nur bei Erstellung einer Bemaßung zwischen zwei Ebenen unterstützt. Die entsprechende Vorgehensweise ist weiter unten beschrieben.
Im Grafikbereich wird die Feature-Auswahl angezeigt. Die Bohrung ist bereits ausgewählt. Wählen Sie bei Bedarf in der Feature-Auswahl einen anderen Feature-Typ aus.
Klicken Sie auf die Fläche des Toleranz-Features.
Die Feature-Auswahl bleibt eingeblendet. Für das Toleranz-Feature ist der standardmäßige Feature-Typ ausgewählt. Wählen Sie bei Bedarf in der Feature-Auswahl einen anderen Feature-Typ aus. Jetzt kann die Positionsbemaßung platziert werden.
Klicken Sie, um die Bemaßung zu platzieren.
Der PropertyManager "DimXpert" wird angezeigt. Die ausgewählten Bohrungs-Features werden unter Referenz-Features als Ursprungs-Feature
und Toleranz-Feature
aufgelistet.
|
|
Klicken Sie bei Bedarf auf Features austauschen  , um die Features auszutauschen. Im Allgemeinen können Sie Bemaßungen an eine beliebige Kante des Features anfügen. Wählen Sie die Bemaßung aus, und platzieren Sie die Bemaßung mit Hilfe des Ziehpunkts neu. |
Legen Sie die übrigen Optionen im PropertyManager fest, und klicken Sie auf
.
Der DimXpertManager wird aktualisiert und beinhaltet Feature und Bemaßungsart.
Platzieren einer Positionsbemaßung zwischen zwei Ebenen mit Hilfe der Kantenauswahl:
Klicken Sie auf Positionsbemaßung (DimXpert Symbolleiste), oder wählen Sie Extras, DimXpert, Positionsbemaßung.
Wählen Sie eine lineare Kante aus, die von zwei parallelen Flächen begrenzt wird, die senkrecht zur Kante verlaufen.
Klicken Sie, um die Bemaßung zu platzieren.
Legen Sie die Optionen im PropertyManager fest, und klicken Sie dann auf .
Anmerkungen
Bemaßung:
Lineare Bemaßungen werden zwischen folgenden Elementen angewendet:
Eine Kombination von zwei parallelen Ebenen-, Achsen- oder Linien-Features
Zwei Punkte
Ein Punkt und ein Ebenen-, Achsen- oder Linien-Feature

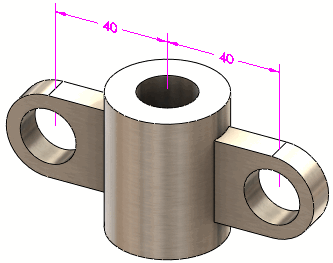

Paare von Achsen und Linien, die schief sind (schneiden sich nicht und sind nicht parallel):
Winkelbemaßungen werden zwischen einer Kombination von zwei nicht-parallelen Ebenen-, Achsen- oder Linien-Features angewendet.
Lineare oder Winkelbemaßungen können auf folgende Features angewendet werden:
Punkt-Features. Punkt überschneiden und Kugel
Ebenen-Features: Ebene, Kerbe, Breite und Ebene überschneiden
Achsen- und Linien-Features. Kegel, Zylinder, Aufsatz, Einfache Bohrung, Stirnsenkungsbohrung, Formsenkungsbohrung, Schlitz und Linie überschneiden
Punkt: Punkt überschneiden
Toleranz/Genauigkeit: Die Standardtoleranz und -genauigkeit für Positionsbemaßungen wird unter Extras, Optionen, Dokumenteigenschaften, DimXpert, Positionsbemaßung festgelegt.
