Durch diese neue Studie werden die Spitzenreaktionswerte Ihres Modell beurteilt, und zwar auf Basis eines Konstruktionsspektrums, das als Basiserregung angegeben ist.

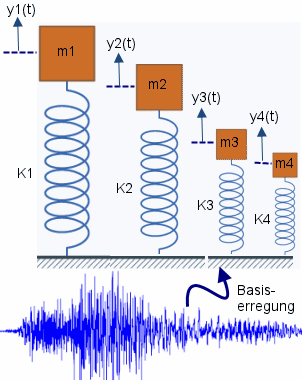

In einer Reaktionsspektrumsanalyse werden die Ergebnisse einer Modalanalyse in Bezug auf ein bekanntes Spektrum dazu verwendet, die Verschiebungen und Spannungen in einem Modell zu berechnen. Für jeden Modus wird aus einem Konstruktionsspektrum eine Reaktion abgelesen, und zwar basierend auf der modalen Frequenz und einem bestimmten Dämpfungsverhältnis. Alle Modalreaktionen werden dann zusammengenommen, um die Maximalreaktion der Struktur abzuschätzen.
 |

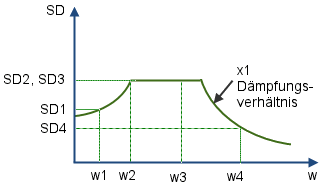

Relatives Verschiebungsreaktionsspektrum für ein bestimmtes Dämpfungsverhältnis ξ1.
 entspricht dem maximalen, absoluten Wert der relativen Verschiebungszeitverlaufsreaktion für die einzelnen SDOF-Oszillatoren.
|
 |
 Natürliche Schwingungsdrehfrequenz der einzelnen Oszillatoren.
|
|
Sie können eine Reaktionsspektrumsanalyse anstelle einer Zeitverlaufsanalyse dazu verwenden, die Reaktion von Strukturen auf zufällige oder zeitabhängige Lastumgebungen abzuschätzen, wie z. B. Erdbeben, Windlasten, Wasserwellenlasten, Düsentriebwerksdruck oder Raketentriebwerksschwingungen.
