Assi
La finestra di dialogo Assi consente di controllare l'aspetto degli assi durante la visualizzazione dei risultati. Gli assi rappresentano il sistema di coordinate globale o locale utilizzato per la definizione del grafico.
Stile.
Linea. Selezionare questa casella di controllo per visualizzare gli assi come linee.
Cilindro. Selezionare questa casella di controllo per visualizzare gli assi come cilindri.
Spessore della linea. Determina lo spessore della linee degli assi del grafico.
Asse.
Disattiva titolo. Se selezionata, i titoli degli assi (X, Y, Z) non verranno mostrati sul grafico.
Dimensione X, Y e Z. I dispositivi di scorrimento controllano la lunghezza degli assi X, Y e Z sul grafico.
Tacca X, Y e Z. Controlla il numero di tacche equidistanti sugli assi X, Y e Z.
Colore. Controlla il colore degli assi X, Y e Z. Per modificare un colore, fare clic su di esso, selezionare il colore desiderato e fare clic su OK.
Griglia.
XY, YZ, ZX. Imposta i piani delle griglie opzionali. È possibile selezionare tutte, nessuna o alcune caselle. Le densità delle griglie sono specificate dalle tacche.
Modifica colore. Imposta il colore della griglia. Per modificare il colore della griglia, fare clic su Modifica colore, selezionare il colore desiderato e fare clic su OK.
Ubicazione. Imposta la posizione dell'origine degli assi.
Origine. Gli assi dei risultati verranno posizionati nell'effettiva origine del sistema di coordinate di riferimento utilizzato nella definizione del grafico.
In basso a sinistra. Gli assi dei risultati verranno posizionati nell'angolo in basso a sinistra della finestra del grafico.
In basso a destra. Gli assi dei risultati verranno posizionati nell'angolo in basso a destra della finestra del grafico.
Disattiva. Se selezionata, questa opzione nasconde gli assi del grafico.

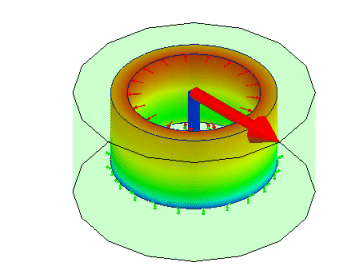

Per visualizzare gli assi nell'effettiva origine del sistema di coordinate di riferimento del grafico:
Creare il grafico dei risultati utilizzando il sistema di coordinate di riferimento desiderato.
Fare clic con il pulsante destro del mouse sull'icona del grafico e selezionare Assi.
Si visualizza la finestra di dialogo Assi.
Selezionare le opzioni desiderate per Stile, Assi e Griglia.
Selezionare Origine dal menu a discesa Posizione.
Fare clic su OK.
