Carico remoto (Trasferimento diretto)

È possibile utilizzare questa opzione quando il componente omesso è adeguatamente flessibile, ma gli spostamenti sono ancora compresi nel concetto di piccolo spostamento. I carichi remoti (forze e/o momenti) sono applicati in un punto definito dalle posizioni X-, Y- e Z in riferimento a un sistema di coordinate selezionato. Se non viene selezionato un sistema di coordinate, viene utilizzato per default il sistema di coordinate generale. I momenti remoti sono applicati in relazione agli assi specificati del sistema di coordinate. Il software calcola automaticamente e applica le forze equivalenti alle facce selezionate. Una forza applicata alla posizione remota si trasferisce come una forza e i momenti equivalenti) applicati alle facce selezionate.

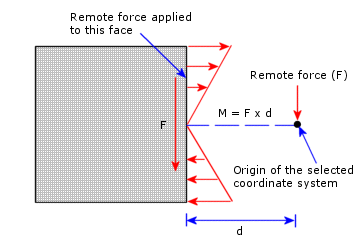

Ad esempio, se si applica una forza remota F a una faccia come mostrato nella figura, il software applica le forze che sono equivalenti a un momento M = F x d oltre la forza F.

Per applicare un carico remoto (trasferimento diretto) a una faccia:

1. Nell'albero dello studio, fare clic con il pulsante destro del mouse sull'icona Carichi esterni e selezionare Massa/Carico remoto .

2. In Tipo, selezionare Carico (Trasferimento diretto).

3. Nell'area grafica, fare clic sulle facce alla quali si desidera applicare il carico remoto.

4. In Sistema di coordinate di riferimento, selezionare Globale (sistema di coordinate globale di default) o Definito dall'utente.

• Per Definito dall'utente fare clic in Selezionare un sistema di coordinate , quindi selezionare un sistema di coordinate dall'albero di disegno mobile di FeatureManager.

5. In Ubicazione:

1. Selezionare le Unità desiderate per la lunghezza .

2. Immettere le coordinate del punto di applicazione della forza remota nelle caselle Posizione X , Posizione Y , e Posizione Z .

6. In Forza:

1. Impostare Unità sulle unità di forza desiderate.

2. Fare clic sui componenti della forza che si desidera specificare e immettere i valori.

7. In Momento:

1. Impostare Unità sulle unità di momento desiderate.

2. Fare clic sui componenti del momento che si desidera specificare e immettere i valori.

8. Fare clic su .
