Sulla faccia cilindrica

È possibile utilizzare questa opzione solo quando tutte le facce selezionate sono cilindriche. Ogni faccia può avere un diverso asse. Le direzioni radiali, circonferenziali e assiali per ogni faccia si basano su ogni asse.



Attributo

Valore

DOF possibili per le mesh di elementi solidi

3 traslazioni

DOF possibili per le mesh di shell

3 traslazioni e 3 rotazioni

Simbolo di 3D

traslazione

rotazione

Entità selezionabili

Solo facce cilindriche

Traslazioni

Radiale

Circonferenza

Assiale

Rotazioni (solo per shell)

Intorno alla direzione radiale

Intorno alla direzione circonferenziale

Intorno alla direzione assiale

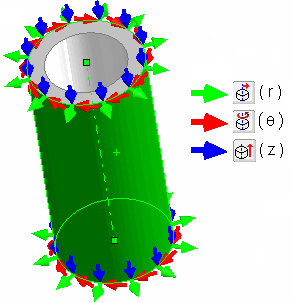

Le direzioni radiale (r), circonferenziale (J) e assiale (z) associate a ogni faccia cilindrica sono illustrate nella figura.
