Sulla faccia piatta

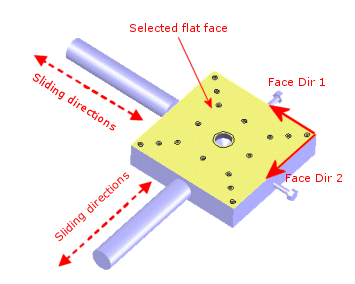

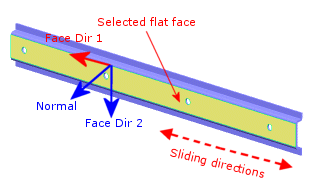

È possibile utilizzare questa opzione solo quando tutte le facce selezionate sono planari. Ogni faccia può essere su un piano diverso. Ogni faccia è vincolata in relazione alle direzioni (Direzione 1, Direzione 2 e Normale).



Attributo

Valore

DOF possibili per le mesh di elementi solidi

3 traslazioni

DOF possibili per le mesh di shell

3 traslazioni e 3 rotazioni

Simbolo di 3D

traslazione

rotazione

Entità selezionabili

Solo facce planari

Traslazioni

Lungo direzione di faccia 1

Lungo direzione di faccia 2

Normale alla faccia

Rotazioni (solo per shell)

Intorno alla faccia in direzione 1

Intorno alla faccia in direzione 2

Intorno alla normale alla faccia
