Grafici dei risultati su un bordo

È possibile generare un grafico 2-D del risultato desiderato su un bordo selezionato del modello. Il grafico visualizza il risultato (asse Y) rispetto alla distanza parametrica lungo il bordo selezionato (asse X). Questa opzione è disponibile solo quando si seleziona un solo bordo.

Per visualizzare i risultati su un bordo:

  1. Visualizzare il grafico dei risultati desiderato nell'area grafica.

  1. Nell'albero dello Studio di simulazione, fare clic con il pulsante destro del mouse sull'icona del grafico e selezionare Sonda.

Si apre il PropertyManager di Risultati sonda.

  1. Sotto Opzioni, selezionare Sulle entità selezionate.

  2. Nella sezione Risultati:

    1. Nell'area grafica, fare clic sul bordo sul quale si desidera visualizzare il risultato visualizzato.

    2. Fare clic su Aggiorna.

Il risultato visualizzato viene elencato per tutti i nodi associati con il bordo selezionato.

  1. Per invertire la variabile parametrica, selezionare Capovolgi grafico bordo.

  2. In Opzioni del rapporto, fare clic su Grafico.

Si apre la finestra Grafico del bordo che visualizza i valori del risultato visualizzato (asse Y del grafico) rispetto alla distanza parametrica sul bordo selezionato normalizzato a 1 (asse X).

  1. Fare clic su per chiudere la finestra.

  2. Fare clic su .

Capovolgi grafico bordo non è selezionato

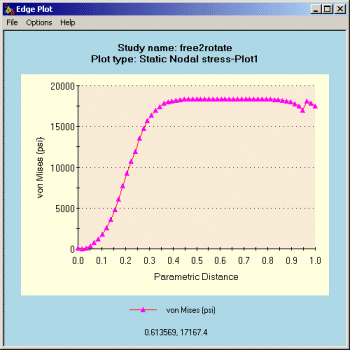

Capovolgi grafico bordo è selezionato
