Verifica geometria
Per effettuare un'analisi di SolidWorks FloXpress, è necessario avere una cavità singola totalmente racchiusa all'interno del modello. Se il volume del fluido nella cavità è zero, la cavità non sarà totalmente racchiusa e un avvertimento ricorderà di chiudere qualsiasi apertura del modello.
Per controllare la geometria:
nel PropertyManager, leggere le informazioni nella casella Messaggio.
Il Messaggio riporta se la geometria è valida per l'analisi.
Procedere in uno dei modi seguenti:
Se la geometria è valida, impostare le opzioni del PropertyManager e fare clic su
.
Se la geometria non è valida, continuare questa procedura per racchiudere l'entrata e l'uscita.
Fare clic su
per uscire da FloXpress.
Racchiudere le apertura per l'entrata e l'uscita con una funzione solida come un'estrusione.
Non è possibile usare le superfici per racchiudere la cavità.
Fare clic su Strumenti,SolidWorks FloXpress, e avanzare al PropertyManager Verifica geometria
La casella Messaggio ora dovrebbe riportare che la geometria è valida.
Impostare le opzioni nel PropertyManager.
Fare clic su .
Opzioni del PropertyManager
Volume del fluido |
|

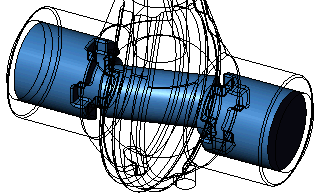

Visualizza volume fluido  . Porta il modello in vista a reticolo ed effettua lo zoom interno per visualizzare il volume fluido. Usare questa opzione per controllare se il volume fluido è realmente il volume da controllare. |
|
|
|
|
|
Passaggio di flusso più piccolo  . Definisce la geometria usata per il passaggio di flusso fluido più piccolo.
Il valore Passaggio di flusso più piccolo generato automaticamente dipende dalla dimensione del modello e dalle condizioni di delimitazione.
Se il modello ha un foro più piccolo rispetto al Passaggio di flusso più piccolo, questo foro potrà non essere risolto bene dal software e non sarà considerato correttamente nei calcoli. Per esempio, il software potrà calcolare che il fluido non passerà attraverso il foro affatto quando il fluido passerrà effettivamente attraverso il flusso. |
Traiettoria grafica del flusso fluido usando la visualizzazione Condotti |
