PropertyManager Bollatura

Il PropertyManager Bollatura si apre quando vengono inserite le Bollature in un documento di disegno o assieme o quando si seleziona una bollatura esistente. Si possono inoltre inserire multiple bollature senza chiudere il PropertyManager. Cambiare le impostazioni nel PropertyManager se necessario e fare clic nell'area grafica per posizionare le bollature.

Il PropertyManager controlla le seguenti proprietà:

Stile

Impostazioni delle bollature

Stile. Selezionare uno stile per la forma e il margine della bollatura dalla lista. Lo stile Nessuno visualizza il testo della bollatura senza i margini.

Se si seleziona Linea di divisione circolare, la casella Testo inferiore sarà disponibile per consentire di inserire i dati per la metà inferiore delle bollature. Usando lo stile Linea di divisione circolare, il numero dell'elemento del componente e la quantità vengono visualizzati nella bollatura. Modificare i dati in testo, le proprietà di personalizzazione o i riferimenti del componente.

Dimensione. Selezionare una dimensione dall'elenco (un numero specifico di caratteri), Forzamento (che si adatti automaticamente al testo) o su Definito dall'utente (dove è possibile impostare la dimensione della bollatura).

Testo della bollatura. Selezionare il tipo di testo per la bollatura.

  • Testo (non disponibile per le bollature automatiche). Consente di immettere un testo personalizzato nella bollatura.



  • Numero elemento. Mostra il numero dell'elemento nella distinta materiali.





  • Quantità. Indica la quantità di questo elemento nell'assieme.



  • Proprietà di personalizzazione. Consente di selezionare una proprietà personalizzata.

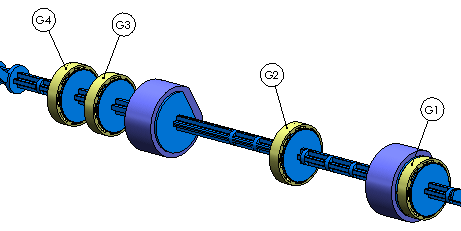

  • Riferimento del componente. Mostra il testo specificato per Riferimento del componente nella finestra di dialogo Proprietà del componente. Per collegare le bollature ai valori di riferimento, il disegno deve contenere una distinta materiali con una colonna Riferimento al componente.

Testo inferiore. Se si seleziona lo stile Linea di divisione circolare, questa casella è disponibile per specificare il testo per la sezione inferiore. Le stesse opzioni esistono per la sezione Testo della bollatura.

Origine testo della bollatura. Specifica da dove la bollatura prende la numerazione:

  • Struttura dell'assieme. Usa la numerazione secondo l'ordine del componente nell'albero di disegno FeatureManager.

  • Distinta materiali <n>. Usa l'ordine visualizzato nella distinta materiali scelta.

Quantità

Consente di impostare una quantità esterna alle bollature in un disegno se esiste più di un'istanza di un componente in un assieme. La quantità si aggiorna parametricamente.

Posizionamento. Visualizza la quantità di Sinistra , Destra , In alto o In basso delle bollature

Denotazione. Consente di impostare un'etichetta per la quantità. Definito dall'utente consente di digitare un'etichetta personalizzata.

Valore Quantità. Visualizza la quantità da visualizzare nella bollatura (sola lettura).

Sovrascrivi valore. Consente di sovrascrivere la quantità di una bollatura. Per esempio, è possibile inserire una bollatura in una vista di disegno che mostra solo due componenti, mantenendo il numero totale dei componenti dell'assieme a cinque. In una vista una bollatura può visualizzare un "2" e nell'altra vista un "3".

Livello

Applica le bollature al livello di disegno specificato.

Altre proprietà

Quando si seleziona una bollatura esistente, si può fare clic su Altre proprietà per aprire il PropertyManager di Nota.
