Righelli di Instant3D
|
Utilizzare i righelli sullo schermo per misurare con precisione le modifiche. |
|
|
|
|
|
Apparirà un righello angolare per rivoluzioni, sformi e quando si utilizzano gli anelli a terna per ruotare i Piani di sezione Live. |
|
|
|
|
|

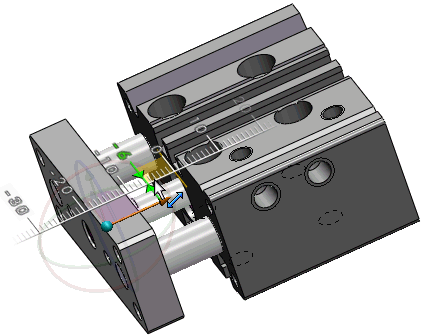

Negli assiemi, quando si fa clic su Sposta con terna nel menu contestuale, appaiono ora i righelli con la terna in modo da spostare i componenti in una posizione specifica. |
|
|
|
|
|
Quando si trascinano i quadratini di ridimensionamento della terna per spostare le funzioni, i righelli consentono di modificare con precisione la posizione. |
|
|
|
|
|
Quando il puntatore è lontano dal righello, si possono trascinare liberamente le quote. Portare il puntatore sul righello per agganciarlo per incrementi. |
|
|
|
|
|
Il righello appare anche se si utilizza Modifica funzione  con le funzioni seguenti:
Estrusioni (estrusioni, tagli e superfici) Rivoluzioni (estrusioni, tagli e superfici) Flangia di base |
Se un'entità non può essere trascinata, i suoi quadratini sono neri
oppure apparirà questa icona
quando si tenta di trascinarla. La funzione non è supportata oppure è vincolata.
