Uso delle maniglie della spline

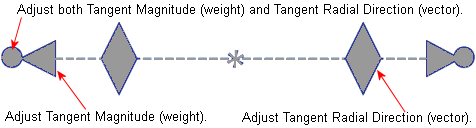

Una maniglia della spline può essere di tipi diversi e consente di controllare il peso e la direzione (vettore) della spline in quel punto. È possibile controllare peso e direzione:

  • separatamente o insieme;

  • in maniera asimmetrica: solo un lato;

  • in maniera simmetrica: entrambi i lati.

I colori delle maniglie indicano lo stato dell'operazione.

Maniglie

Stato

Risultato: la maniglia:

Inattiva

non è selezionata.

Selezionata

era selezionata ma non si è verificato uno spostamento.

Attivo

è stata spostata e l'operazione è ancora in corso.

Attivata

 è stata spostata e l'operazione si è conclusa nella nuova posizione.

Vincolata

comprende quote o relazioni vincolanti.

Torna alla modifica delle spline
