Allineamento delle viste
È possibile modificare l'allineamento delle viste che non sono allineate per default, oppure le viste di cui è stato interrotto l'allineamento. Gli allineamenti delle viste possono inoltre essere interrotti e quindi riportati alle impostazioni di default.
L'allineamento avviene automaticamente per le viste standard a 3, le viste di sezione, le viste di sezione allineate, quelle ausiliari e le proiettate.

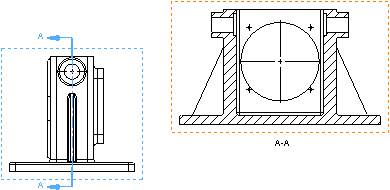

Allinea vista di disegno mantiene le viste di disegno correlate allineate l'una all'altra limitandone il movimento. Quando si trascina una vista, appaiono le linee tratteggiate per mostrare le condizioni di allineamento esistenti. L'allineamento può essere aggiunto o rimosso da qualsiasi vista.
Per allineare una vista di disegno all'altra:
-
Selezionare una vista di disegno e fare clic su Strumenti, Allinea vista di disegno, Orizzontale a un'altra vista o Verticale a un'altra vista.
- o -
Fare clic con il pulsante destro del mouse su una vista di disegno, selezionare Allineamento, quindi selezionare una delle seguenti opzioni:
Il puntatore si trasforma in
.
-
Selezionare la vista sulla quale eseguire l'allineamento.

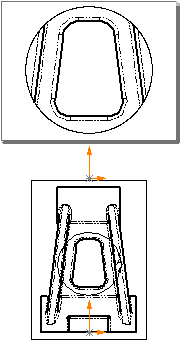

Le origini dei modelli o i centri delle viste di disegno delle viste vengono allineati lungo la direzione scelta. L'allineamento viene mantenuto se si sposta la vista di riferimento.
Si può anche usare un bordo del modello per orientarne la vista.
Per allineare una vista di disegno con il bordo di un modello:
selezionare un bordo di modello lineare in una vista di disegno.
-
Fare clic su Strumenti, Allinea vista di disegno, Bordo orizzontale o Bordo verticale.
La vista ruota finché il bordo selezionato non è orientato orizzontalmente o verticalmente.
|
|
|
|
|
Vista originale |
Allineata per il bordo orizzontale |
Allineata per il bordo verticale |
Se qualsiasi vista viene proiettata da un'altra, ruotata in questo modo, le viste proiettate saranno aggiornate per mantenere la loro proiezione.
Per ulteriori metodi relativi alla rotazione delle viste, vedere Rotazione delle viste.
Per interrompere l'allineamento di una vista:
per le viste che sono allineate, è possibile interrompere l'allineamento e spostare le viste indipendentemente. Fare clic con il tasto dentro la demarcazione della vista e selezionare Allineamento,Interrompi allineamento o fare clic su Strumenti, Allinea vista di disegno,Interrompi allineamento.
Per interrompere l'allineamento di una vista posizionando la vista:
premere il tasto Ctrl durante il posizionamento della vista.
Per riportare una vista al suo allineamento di default:
È possibile riportare all'allineamento originale una vista di cui era stato interrotto l'allineamento. Fare clic con il tasto dentro la demarcazione della vista e selezionare Allineamento, Allineamento di default o fare clic su Strumenti, Allinea vista di disegno,Allineamento di default.
