Aggiunta delle linee di esplosione

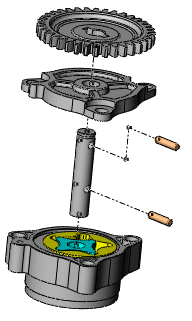

Per aggiungere le linee di esplosione ad una vista esplosa, utilizzare uno Schizzo della linea di esplosione (un tipo di Schizzo 3D).

Per inserire uno schizzo della linea di esplosione:

  1. Fare clic su Schizzo della linea di esplosione (barra degli strumenti Assieme) oppure selezionare Inserisci, Schizzo della linea di esplosione.

Viene visualizzato il PropertyManager Linea del percorso.

  1. Aggiungere le linee di esplosione usando:

Tutte le linee vengono visualizzate con caratteri velati.

  1. Chiudere lo schizzo.

Lo schizzo viene visualizzato nel ConfigurationManager in VistaEsplosa<n>.

Per modificare lo schizzo di una linea di esplosione:

  1. nel ConfigurationManager, fare clic su per espandere VistaEsplosa<n>.

  2. Fare clic con il pulsante destro del mouse su Esplodi 3D<n> e selezionare Modifica schizzo.

  3. Modificare lo schizzo come si farebbe per qualsiasi schizzo 3D oppure aggiungere altre linee di esplosione.

  4. Chiudere lo schizzo.
